11层医院门诊楼给排水消防CAD施工图纸(自动喷淋系统图)
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,雨水系统
- 供水方式：市政供水,分区供水
- 供水分区：两区
- 排水体制：污废合流
- 大样节点：卫生间
- 项目所在地：甘肃
附件详情
- 设计总说明
- 给排水平面图
- 热水系统图
- 给水系统图
- 自动喷淋系统图
- 污水系统图
- 雨水系统图
- 消火栓系统图
- 卫生间大样图
附件详情
该资料为11层的门诊部，设计内容主要包括给水系统、消火栓系统、自动喷淋系统、热水系统、排水系统和雨水系统。
，共17张。
喷淋平面图
热水系统图
消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

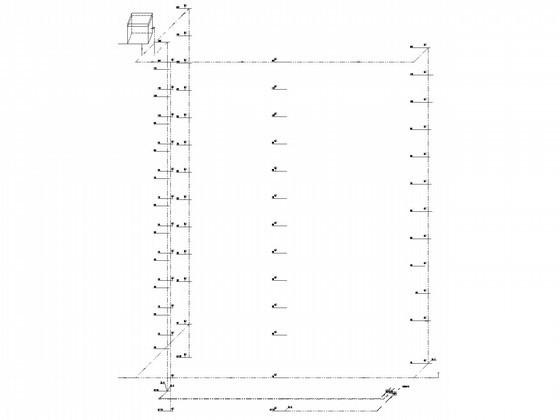

第 1 张图 -

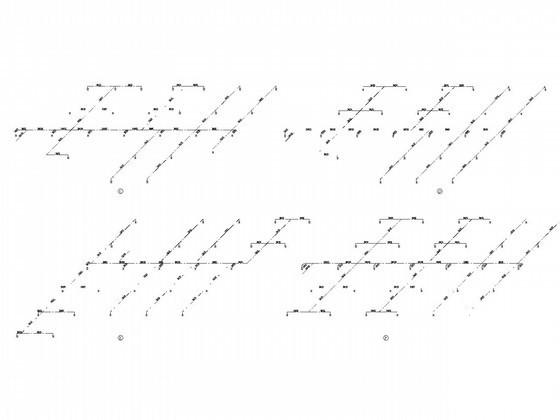

第 2 张图 -

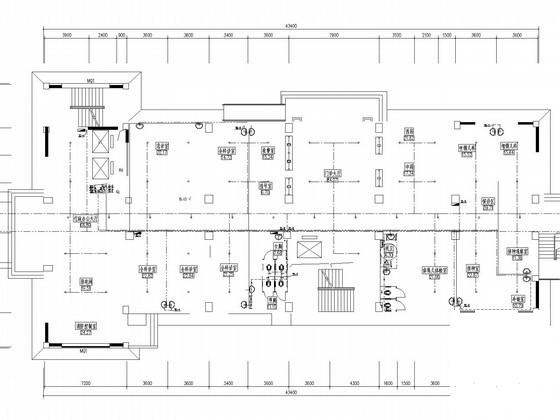

第 3 张图 -

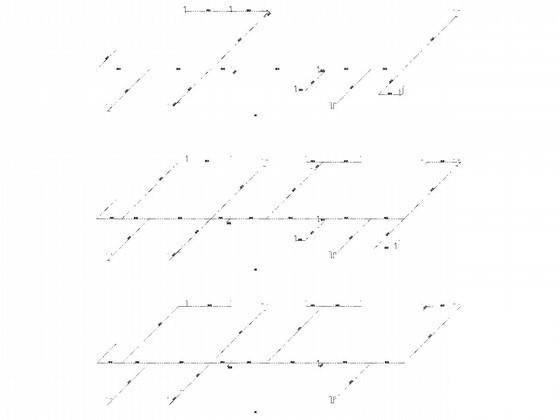

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
