医院22层楼给排水CAD图纸(自动喷淋灭火系统)
- 建筑类别：医疗
- 建筑地上层数：22层
- 建筑地下层数：1层
- 出图日期：2009
- 设计阶段：施工图设计
- 供水方式：高位水箱
- 供水分区：两区
- 污废水排水体制：合流
- 设计内容：给排水, 热水, 消火栓, 自动喷水
- 设置场所火灾危险等级：中危险级Ⅱ级
- 地下室用途：仓储
- 特殊系统：虹吸雨水
附件详情
娄底某医院22层楼给排水全套图纸，有比较强的参考价值。该资料范围包括红线以内的给排水、消防管道系统及小型给水排水构筑物。该项目设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷淋灭火系统。

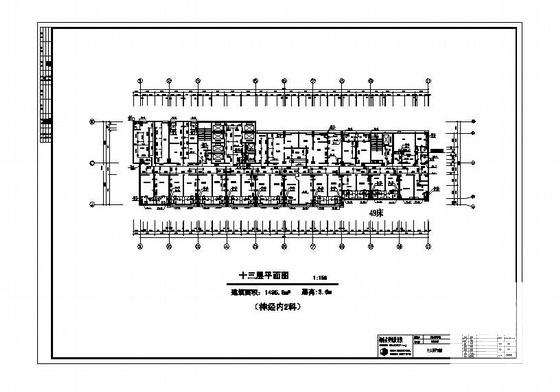

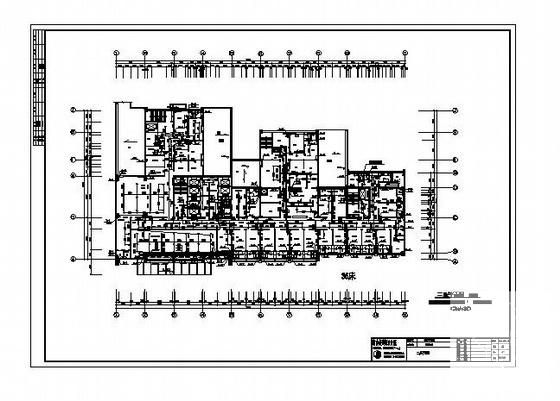

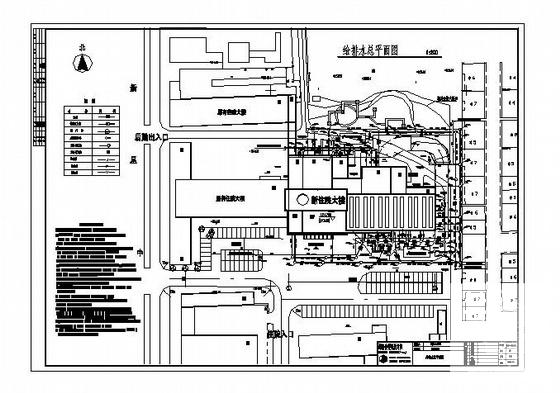

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
