国内市20层大型医院给排水CAD图纸(自动喷水灭火系统)
- 建筑类别：医疗
- 建筑地上层数：20层
- 建筑地下层数：2层
- 出图日期：2010
- 设计阶段：施工图设计
- 供水方式：市政供水,变频供水设备
- 供水分区：三区
- 污废水排水体制：分流
- 设计内容：给排水,消火栓,自动喷水
- 地下室用途：人防,车库
附件详情
该资料范围包括建筑红线以内的室内给排水管道及消防管管道（红线内室外管道另见总图子项设计）。该项目设有生活给水系统，生活热水系统，生活排水系统，雨水排水系统，消火栓系统，自动喷水灭火系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

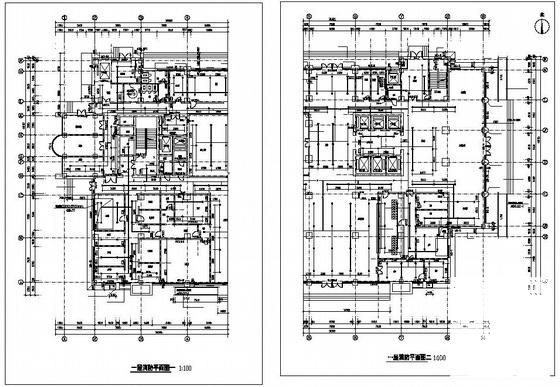

第 1 张图 -

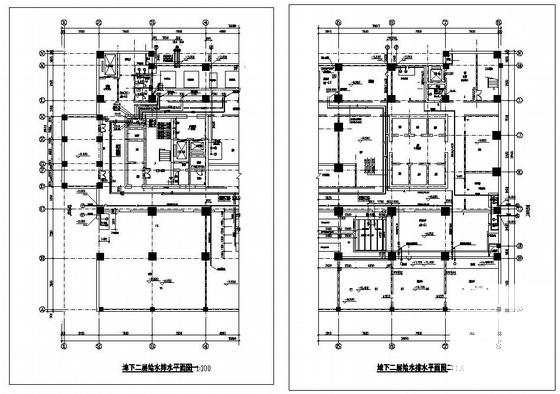

第 2 张图 -

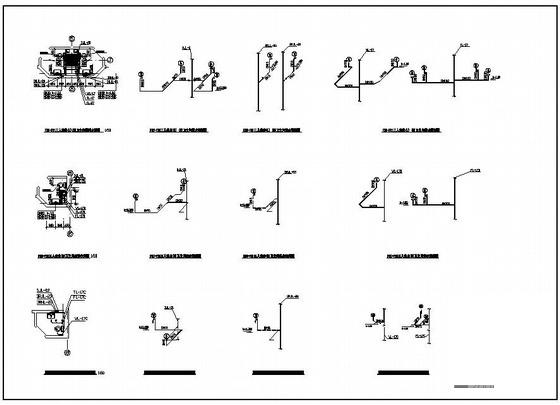

第 3 张图 -

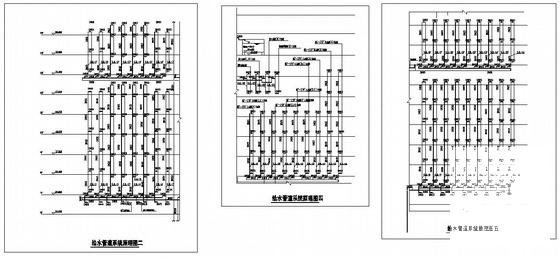

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
