5层商场建筑给排水CAD施工图纸(自动喷水灭火系统)
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：34000平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,消防排水
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 大样节点：泵房,卫生间,设备房布置
- 项目所在地：山东
附件详情
- 资料目录
- 设计说明
- 设备总平面图
- 给水系统原理图
- 消火栓系统原理图
- 自动喷水灭火系统原理图
- 地下室给排水平面图(一)
- 地下室给排水平面图(二)
- 地下室自动喷水平面图(一)
- 地下室自动喷水平面图(二)
- 首层给排水平面图
- 二层给排水平面图
- 商场卫生间大样图
- 三层给排水平面图
- 四层给排水平面图
- 消火栓系统图
- 地下超市自动喷水系统图(一)
- 地下超市自动喷水系统图(二)
- 首层喷淋系统图
- 二三层喷淋系统图
- 四层喷淋系统图
- 五层喷淋系统图
- 给水系统图
- 排水系统图
附件详情
该项目位于山东,建筑层数为地上五层，地下一层，建筑高度为23.7米，总建筑面积约34000平米；建筑类别包含有商场和餐饮部分；该项目设计范围：给水系统、排水系统、生活污水系统、喷淋系统等；
，共计21张图纸；

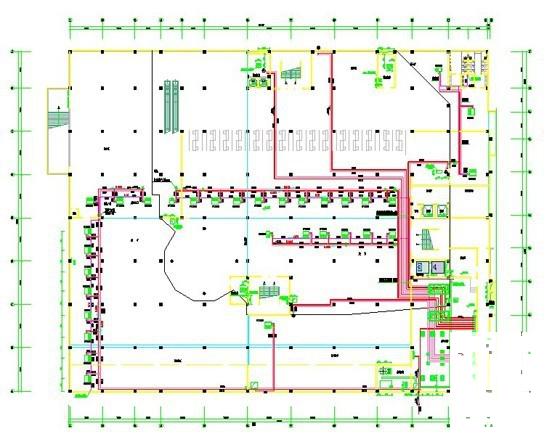

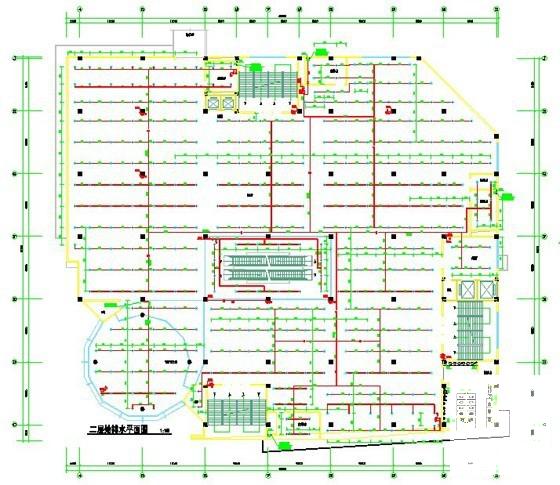

二层自动喷淋平面图

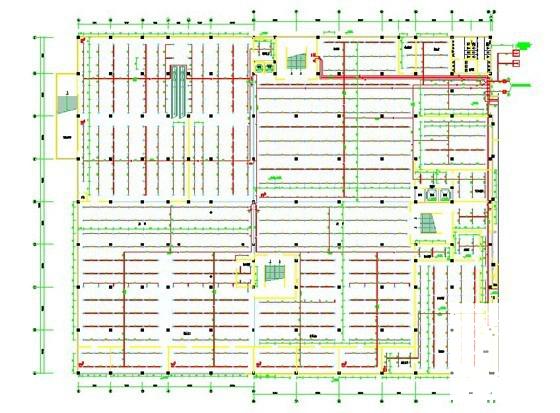

五层给排水平面图

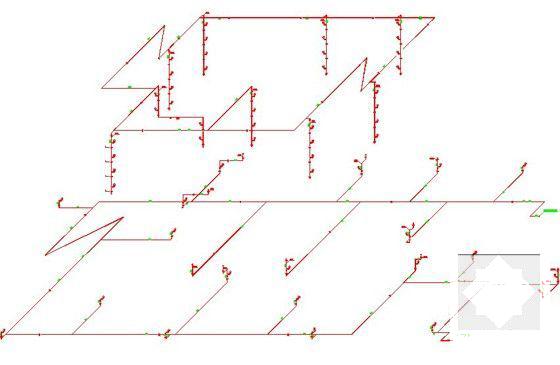

消火栓系统图
自动喷水系统原理图
给水系统原理图
二层喷淋系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-03
- 评论次数：0
- 浏览次数：0
- 文件大小：6.68 MB
- 收藏次数：0
-
文件名称：
附件-995860507858559965965.rar
