6层商店建筑给排水施工设计图纸(自动喷水灭火系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：18016.46平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：16张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统
供水方式：市政供水
排水体制：污废合流
排水技术：重力排水
雨水重现期：3年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
大样节点：卫生间
项目所在地：重庆

附件详情

资料目录
设备材料明细表
室外给排水平面图
给水排水设计施工说明
设计图例
室内消火栓给水系统图
自动喷水灭火系统图
给排水系统图
消防喷淋平面图
给排水平面图
卫生间大样及系统图

附件详情

资料介绍：该项目占地约2.1710公顷（为一、二期总占地面积）、本次报批的为二期建筑:6#楼，为多层商店建筑，建筑设计面积：18016.46m2,。地势为北高，东南低，标高约为304.8~300.00米，高差4.8米。

设计内容:该项目室内和室外的给水排水、生活污水系统、雨水系统、消防栓给水系统、自动喷水灭火系统、灭火器设计等。

，图纸共16张。

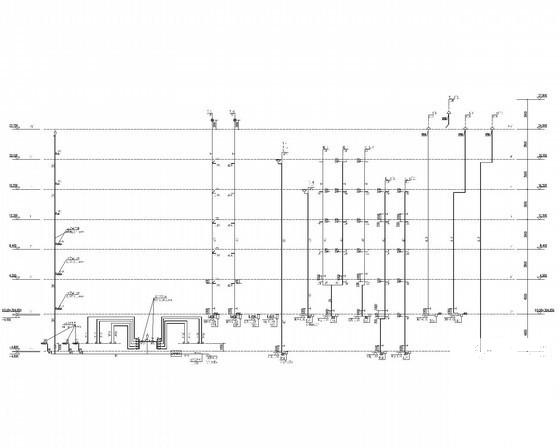

给水排水系统图

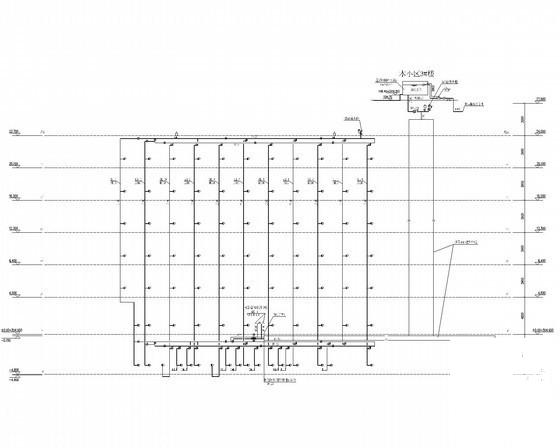

室内消火栓给水系统图

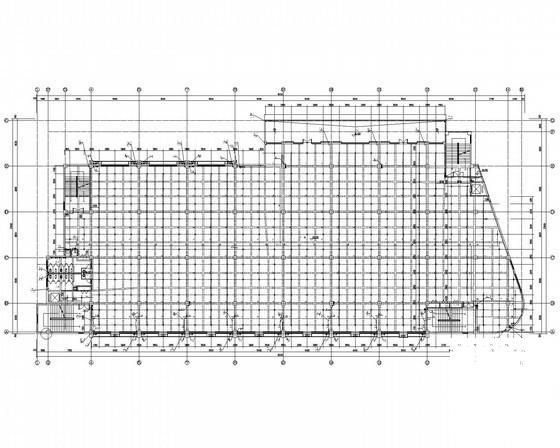

平面图
