3层大学礼堂给排水设计CAD施工图纸(自动喷水灭火系统)
- 建筑类别：文化
- 建筑地上层数：3层
- 出图日期：2010
- 建筑设计面积：4213.20平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：分流
- 设计内容：给排水,消火栓
- 设置场所火灾危险等级：中危险级Ⅱ级
附件详情
、该项目为某大学礼堂，地上一层（局部三层）建筑面积4213.20m2，座位数1096，建筑总高21.90米。三、设计范围：、该资料范围包括设计红线内的给水排水、消防等管道系统及小型给水排水构筑物。室外总水表井至城市给水管和该项目最后一个污（雨）水检查井至城市污水检查井之间的管道详室外管网平面图。、该项目设计内容包括：给水系统、排水系统、灭火器设置、消火栓系统、自动喷水灭火系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

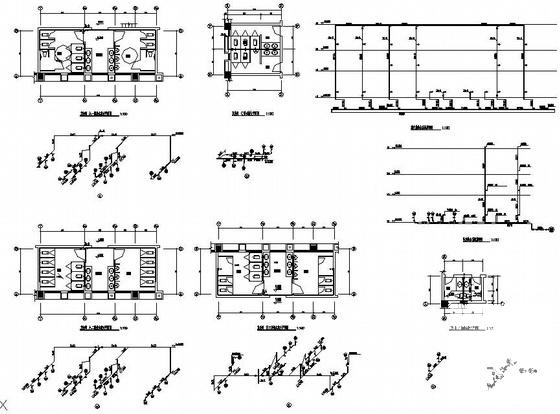

第 1 张图 -

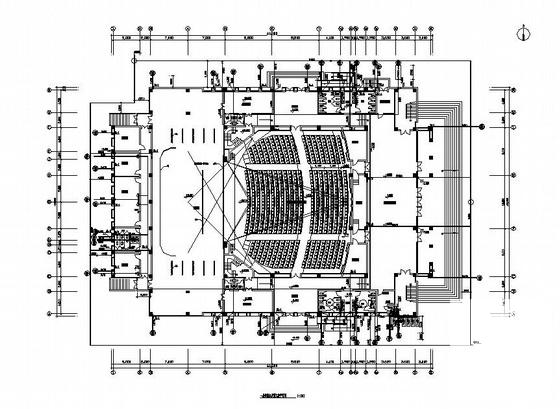

第 2 张图 -

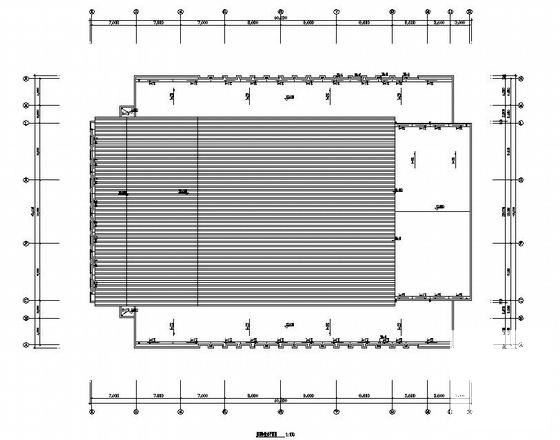

第 3 张图 -

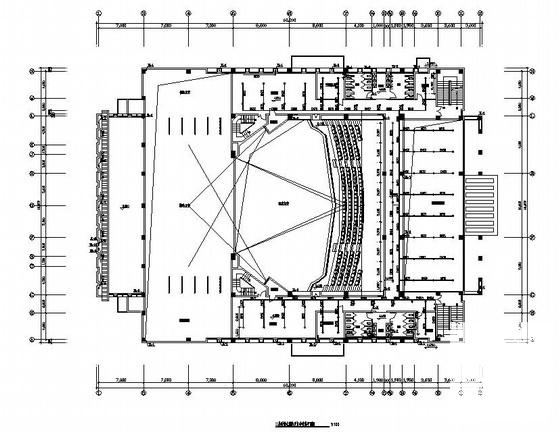

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.69 MB
- 收藏次数：0
-
文件名称：
附件-995859575966778858875.rar
