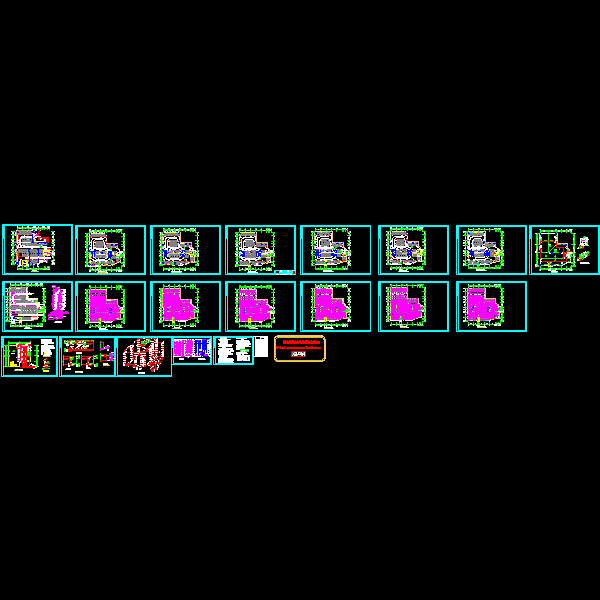

多层停车库给排水设计CAD图纸(自动喷水灭火系统)

附件详情

本建筑为多层Ⅰ类车库，防火等级为中危险Ⅱ级。共七层，由地下水池加屋顶水箱联合加压供水；地下有400m 的消防水池，由市政管网直接双水源供水,供两个小时的消火栓用水和一小时的自喷用水。屋顶设18m 的消防水箱，储存10分钟的消防用水。消防用水量：室外消火栓用水为20L/S；室内消火栓用水为15L/S。自喷用水为30L/S。
自动喷水灭火系统配水管网的吊架设置应符合下述要求:(1)吊架与喷头的距离应不小于300毫米; 距末端喷头间的距离应不大于750毫米; (2)吊架应设在相邻喷头间的管段上.当喷头间距不大于3.6米时,可设一个; 小于1.8米时,允许隔段设置.
本车库考虑了地面排水，一层采用明沟排水，直接排向室外雨水井，明沟应用钢箅子盖板盖实，其余楼层用地漏排水，楼层地面应找%0.5的坡度坡向地漏。
