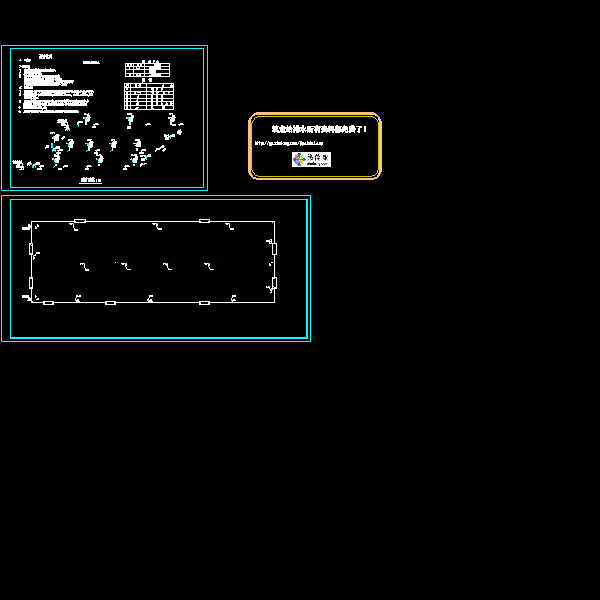

车间给排水CAD图纸(自动喷水灭火系统)

附件详情

改图用天正给排水绘制
建筑面积6316.48平方米。
设计依据
1 建筑单位提供的有关原始资料及设计要求。
2 建筑专业提供的条件图。
3 国家颁布的现行有关设计规范，规定和技术标准。
《 规范》GB 50016-2006
《建筑灭火器配置规范》GB50140-2005（2005版）
《自动喷水灭火系统设计规范》GB50084-2001
三 消防栓系统
1 灭火器配置:在十三个设置点安放4具磷酸铵盐干粉手提式灭火器，型号：MFA4,共十三处.
2 消火栓采用SG24/65室内消火栓,水枪喷嘴QZ19mm, 水龙带L=25m,栓口中心距地1.10m.
3 消防采用热镀锌钢管。丝扣（螺纹）连接。套丝扣破坏的镀锌层表面及外露螺纹部分，应做防腐处理。明管刷调和漆两道,埋地部分刷冷底子油一道,石油沥青两道外加保护层.
4 室内消火栓用水量:10L/S;
5 室内消防管穿过沉降缝时，应采用波纹管，橡胶短管和补偿器等方法处理。
