小高层给排水CAD施工方案图纸(自动喷水灭火系统)
- 设计说明：有
- 建筑类别：住宅
- 建筑高度：高层建筑
- 地上层数：11层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：12张
- 图纸年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：水泵站
- 供水方式：市政供水,分区供水,无负压供水
- 供水分区：两区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：15
- 大样节点：泵房,厨房,卫生间,集水坑
附件详情
该项目设有生活给水系统、生活污水系统、消火栓及喷淋给水系统。1．生活给水系统：该项目最高日用水量为:68.5m3/d.最大小时用水量为:7.13m3/h.最高日排水量为:54.8m3/d.2．生活污水系统：该项目采用污、废水合流制。室内0.000以上污废水重力自流排入室外污水管。底层污水采用单独排出系统,其支管接入单独出户管。所有污水经化粪池处理后,排入市政污水管网。卫生间,厨房不设专用通气立管,仅设伸顶通气管。3．消火栓给水系统：该项目为住宅及地下车库，建筑高度约为37.40 m，室内火栓用水量为15L/s，室外消防水量为15L/s。火灾延续时间为2小时。4．自动喷水灭火系统：该项目地下车库及地下商场设自动喷水灭火系统，按中危险级II级设计，用水量为：25.6L/s。火灾延续时间为1小时。
2
3
4

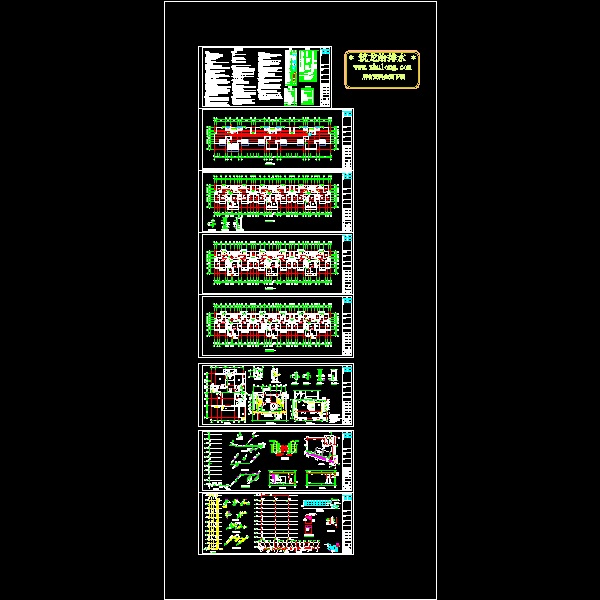

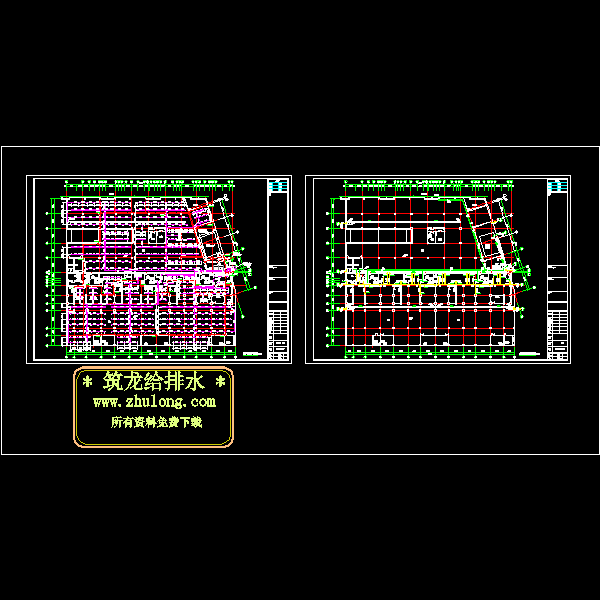

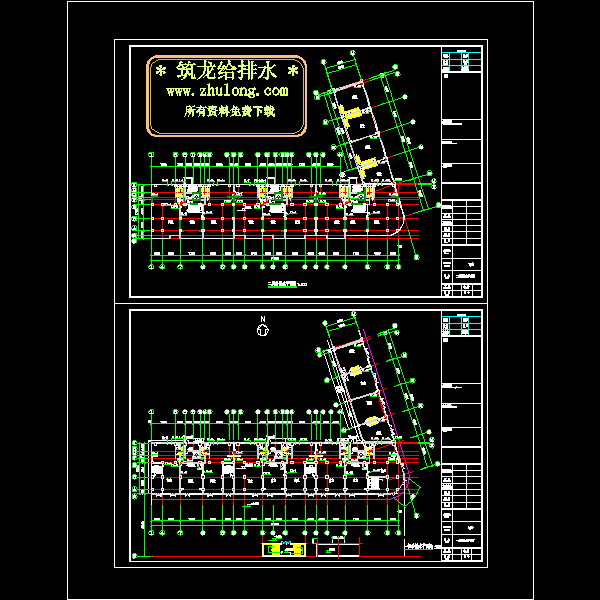

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
