宾馆消防给排水CAD施工方案图纸(自动喷水灭火系统)

一.系统设计

(一):给水系统设计:

1:该项目水源为室外给水泵房.

2:供一层至五层,及屋面水箱间。

3:给水设计秒流量为7.3L/s;入口处水压为:0.30MPa.

4:该项目设户内设热水系统,由热水器提供; 并由厂家设计安装。

(二):排水系统设计:

1:该项目采用合流排水体制.

2:污水经化粪池及水处理设备后,排入市政污水管。

(三): 设计:

1:该项目水源为室外消防水泵房消防水池为450立方米.屋顶设有高位消防水箱18吨。室外消火栓系统另委设计。

2:消防水量:室内:15L/S(室外30L/S),工作压力为:0.4MPa.

3:室内消火栓采用DN65甲型(带启动按钮).水龙带长25M.水枪喷嘴口径为19mm.

充实水柱为10M.栓口距本层地面1.1M,试验消火栓设置于屋顶水箱间内。

4:室外设二套墙壁式水泵结合器,与消火栓水管网相连。

(四):自动喷水灭火系统:

1:该项目设自动喷水灭火系统,以中危险级Ⅰ级设计.灭火用水量27L/s。

2:自动喷水系统为一个供水区,平时管网压力由屋顶高位消防水箱维持;火灾时

喷头动作,水流指示器动作向消防中心显示着火区域位置,此时湿式报警阀处的

压力开关动作自动启动喷水泵,并向消防中心报警,一组湿式报警阀喷头小于800个。

3:室外设二套墙壁式水泵结合器,与自动喷水管网相连。

4.自动喷水灭火系统管道采用内外热镀锌钢管,DN<100丝接;DN≥100卡箍连接。闭式喷头采用直立型下喷, 喷头型号 ZST15/68,水流指示器为 ZSJZ100。喷淋系统的末端试水装置的排水引至最近的排水点。

二、图纸展示

一层给排水平面图

一层消防喷淋平面图

喷淋流程图

消防流程图

给水系统图

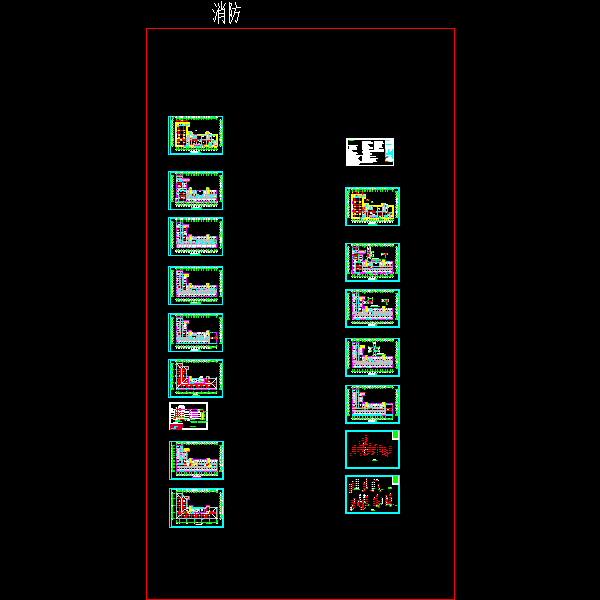

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
