4层厂房给排水及消防图纸(自动喷水灭火系统)

附件详情

一、项目概要及设计范围

设计范围包括室内给排水、雨水系统、室内消防给水系统、自动喷水灭火系统及室内灭火器配置设计。
根据建筑等专业提供的资料,该项目火灾危险性为丙类,耐火等级为二级.

二、系统设计

1.生活给水系统
根据市政部门提供资料，该项目室内生活给水采用室外给水管网直接供水，供水压力不得低于0.25Mpa；室外给水管道采用球墨铸铁管。

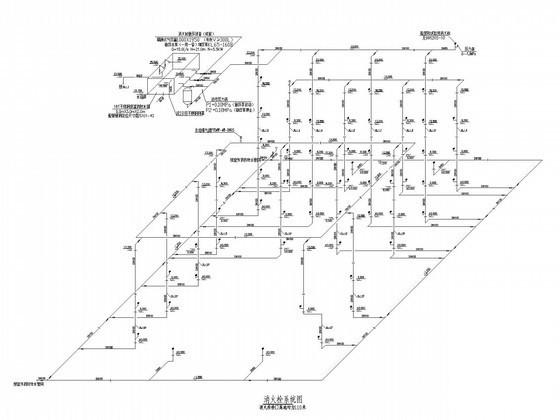

2.消火栓给水灭火系统
该项目室内消火栓用水量为10L/S;室外消火栓用水量为40L/S;

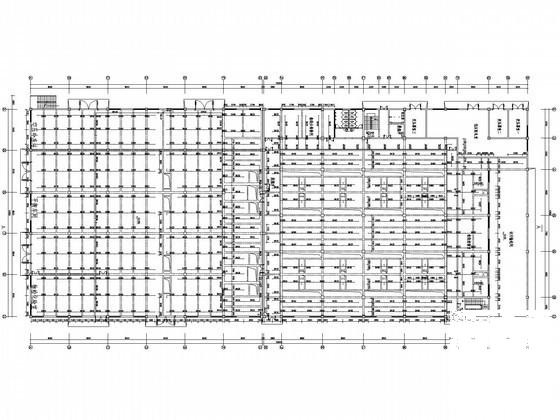

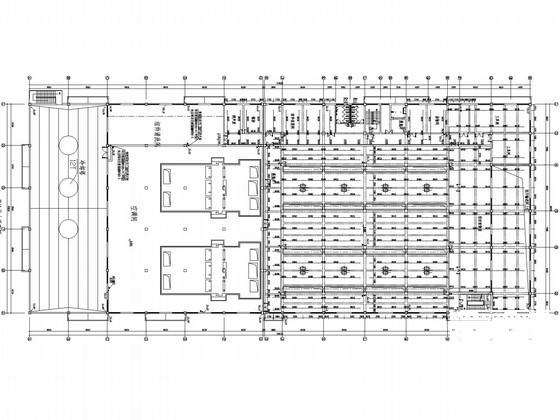

3.自动喷水灭火系统
自动喷水灭火系统按中II危险级，喷水强度为8L/min.m2,用水量为30L/s.
4.灭火器配置
该项目为中危险等级,选用磷酸铵盐手提式灭火器.
5.排水系统
室内排水系统采用废污水合流,排入厂区污水管网.
