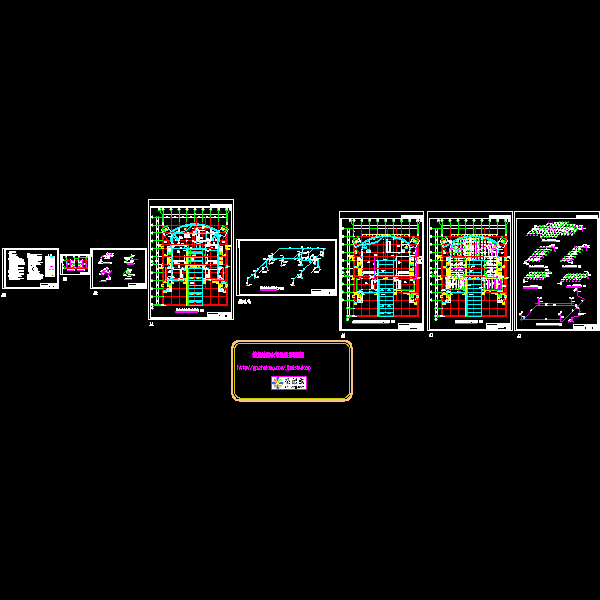

7层影城CAD给排水消防施工图纸(自动喷水灭火系统)

附件详情

一． 设计依据：
建筑给排水设计规范:GB50015-2003.
规范:GBJ16-87.
建筑灭火器的配置设计规范:GBJ140-90.
高层民用建筑设计防火规范:GB50045-95.
自动喷水灭火系统设计规范:GB50084-2001.
二．施工图中标高：以m计，其他均以mm计，管道标高均指管中心.
本建筑消火栓用水量20L/S,每支水枪最小流量5L/S,每个立管流量10L/S.消火栓用水接自六层原设计S1L-17和S1L-2立管.与消防供水管下环管连通.本建筑设手提式MFZL型干粉灭火器,A、B、C类,5A级,按图示位置设置.
本建筑自动喷水系统按照火灾等级中危1级,喷水强度为6L/min,设计流量为20.8L/s,本自动喷淋系统单独设置一组自动喷淋湿式报警阀,位置设于泵房值班室.详见系统图水施－08,喷头采用闭式喷头,吊顶下安装.作用温度为68℃.
