6层商住房给排水消防CAD施工图纸(自动喷水灭火系统)
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：3941.05平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 项目所在地：湖南
附件详情
地上六层，耐火等级二级，建筑面积3941.05平方米，建筑高度22.3米。设计范围为建筑红线以内的室外给排水及
消防系统
。设有给水系统、生活无水排水系统，雨水排水系统，消火栓给水系统，自动喷水灭火系统。
，共9张。

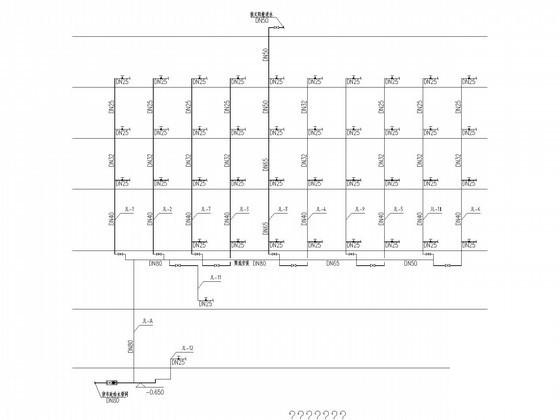

给水系统图

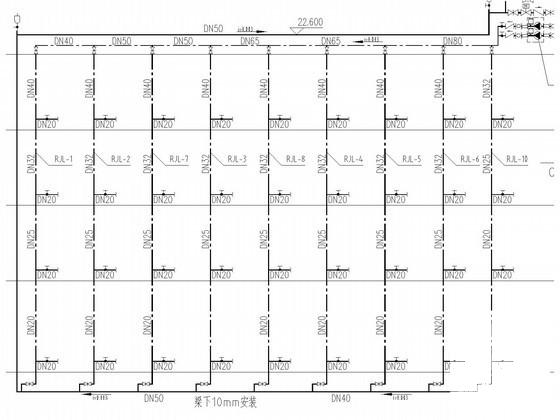

热水系统原理图

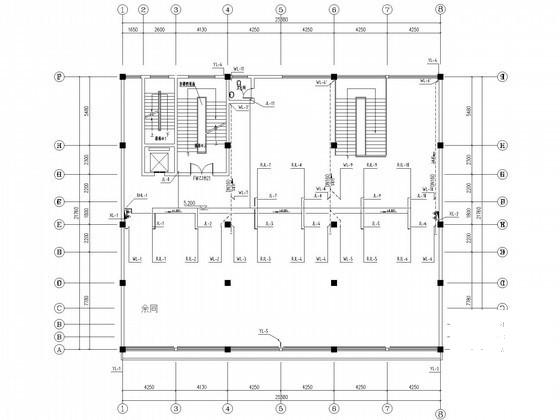

给排水平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.42 MB
- 收藏次数：0
-
文件名称：
附件-995859598565888575078.rar
