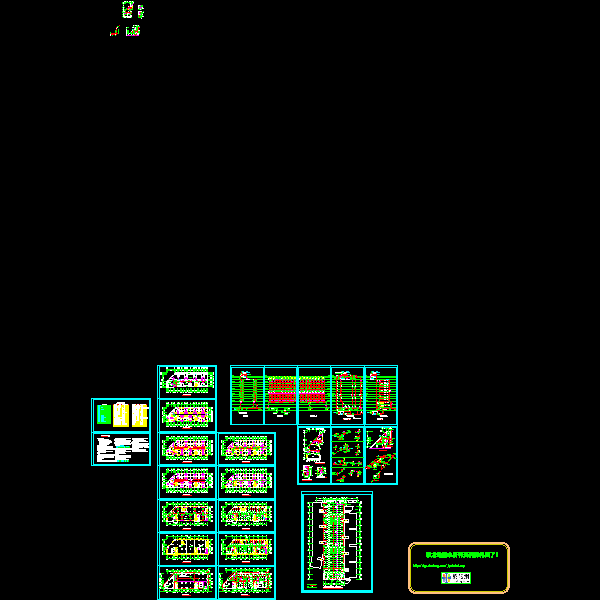

小区高层住宅给排水CAD施工图纸(自动喷水灭火系统)

附件详情

一。设计依据：
图纸：建筑专业提供的建筑平面图、剖面图。
规范：《建筑给水排水设计规范》GBJ 50015-2003
《高层民用 规范》GB 50045—95（2005版）
《自动喷水灭火系统设计规范》 GB 50084-2001（2005版）
《汽车库、修车库、停车场设计防火规范》 GB 50067-97
《建筑灭火器配置设计规范》GB 50140-2005
《住宅建筑规范》 GB 50368-2005
二。设计范围：
该项目建筑给水排水系统、室内消火栓系统、自动喷水灭火系统、室内灭火器设置等设计。
三。给水排水系统：
给水系统：该项目最高日用水量 75m3/d，最大时用水量 7.8m3/h。采用竖向分区供水方式，一～五层为下区，采用下行上给市政直接供水，六～十一层为上区，采用无负压变频给水设备。水表按楼层集中放置，热水由户内燃气热水器供应。
排水系统：排水量同给水量。系统采用单立管排水方式，伸顶通气管，室内污、废水合流，排水入室外沼气化粪池，经处理后再排入市政污水管。
四。消火栓系统：
该项目按二类高层商住楼（≤50米）设计，消火栓用水量：室外 20L/S，室内 20L/S。室内系统采用临时高压给水系统，设高位水箱，内存消防用水 12米3。室内系统管道竖向成环状连接，设水泵接合器 2个，泵房内设普消加压泵 2台（一用一备）。室内均设单栓消火栓，每个消火栓箱设消防水泵启泵按钮。顶层消火栓静水压力不足于 7米，在屋顶设置消防增压稳压设备。室外消防用水由小区室外环形给水管网满足。
五。自动喷水灭火系统：
该项目地下车库及一、二层商场及标准层公共走廊，设置自动喷水灭火系统。自动喷水系统按中危险级Ⅱ级设计，喷水强度 8L/min.m2，作用面积 160m2，系统设计流量为 30L/S，设湿式报警阀一套，在每层的供水干管上设信号蝶阀和水流指示器。加压泵房内设主加压泵 2台，系统设水泵接合器 2个，喷头采用标准型玻璃球喷头， 68°C温度级。
