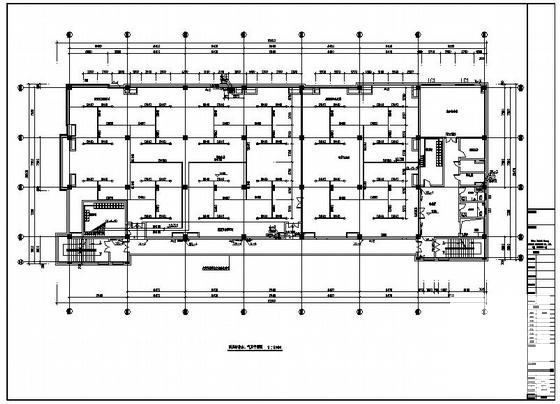

6层通信机房给排水CAD施工图纸(自动喷水灭火系统)

附件详情

该项目为公司第二机楼工程。
本建筑地上五层，地下一层，相对绝对高程为889.86，室内外高差为0.45m；
建筑高度23.1m。耐火等级二级。
(三)．设计范围：
1．该资料范围为第二机楼工程（包括油机房）的室内给排水设计、水消防设计
及与此相关的室外给排水设计。其中油机房为独立单层建筑。
(四)．管道系统：
该项目设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。
1．生活给水系统：
1)．该项目从场区西侧城市自来水管线上引入一路DN200mm的给水管，因生活用水量较小，采用
DN200、DN80双水表井，满足生活、消防的要求,自来水管引入场区后形成DN200的环状管网。
2)．该项目最高日用水量为13.8m|/d；最大小时用水量6.2m|/h。
3)．生活给水采用无负压加压供水方式，无负压供水设备位于地下一层水泵房,由于市政供水压力不详，
供水设备中标厂家应重新校核供水压力和水泵扬程，确保无误后再安装施工。......
