11层公租房给排水CAD施工图纸(自动喷水灭火系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,餐饮
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：12928.50平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：27张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
供水设备：水泵站
供水方式：市政供水,变频供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：20
特殊系统：气体消防
大样节点：水箱,卫生间,集水坑
热水供应方式：集中热水供应
项目所在地：甘肃

附件详情

设计说明
资料目录
给排水管网总平面图
地下室给排水面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四、五层给排水平面图
六至十层给排水平面图
十一层给排水平面图
屋顶给排水平面图
地下室自动喷水灭火平面图
一层自动喷水灭火平面图
二层自动喷水灭火平面图
三层自动喷水灭火平面图
四、五层自动喷水灭火平面图
六至十层自动喷水灭火平面图
十一层自动喷水灭火平面图
生活冷水给水系统图
生活水箱配管系统图
地下室配电室七氟丙烷气体灭火系统原理图
生活冷水给水系统图
生活热水给水系统图
卫生间给排水详图
消火栓给水系统图
自动喷水灭火系统图
生活排水系统图
集水坑及雨水排水系统图

附件详情

项目概要：该项目位于甘肃，该项目地下一层，地上十一层，局部裙房二层，框剪结构。地下一层为丙二类库房及设备用房，裙房为食堂餐厅，其余均为公租房。总建筑面积12928.50平米，檐口高度37.5米，建筑物耐火等级地上部分为二级，地下室为一级。
设计范围：该项目设计范围为室内生活给水系统、消火栓给水系统、自动喷水灭火系统、地下变配电室气体灭火系统、建筑灭火器配置及排水系统。
，共计27张图纸

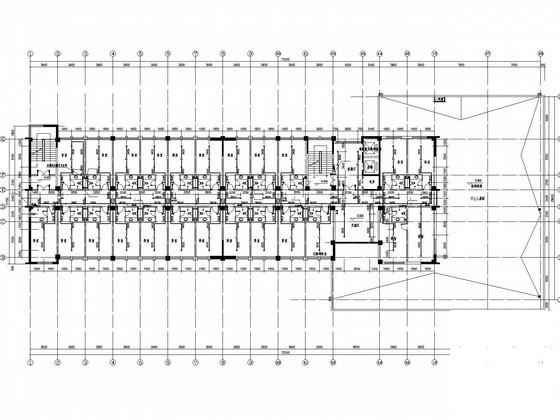

三层自动喷水灭火平面图

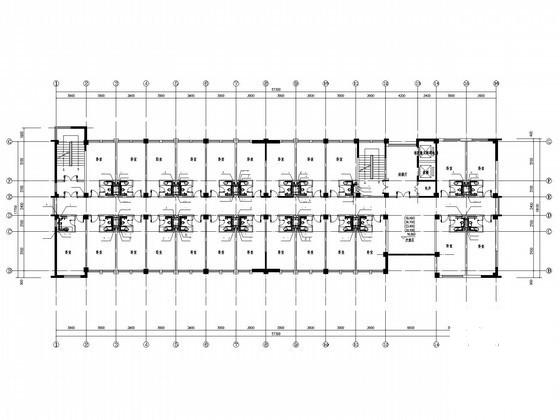

六至十层给排水平面图

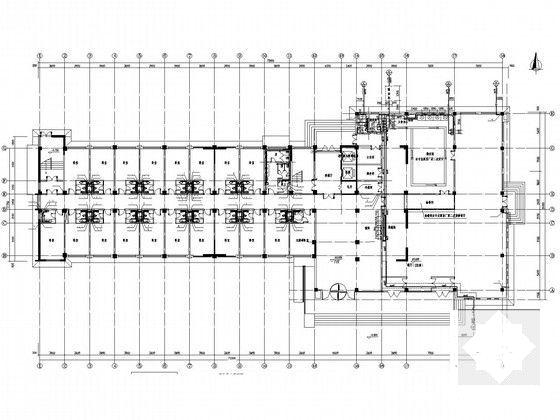

一层给排水平面图

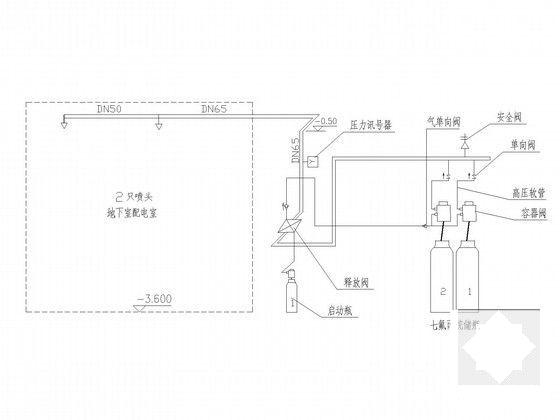

地下室配电室七氟丙烷气体灭火系统原理图

生活水箱配管系统图

消火栓给水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
