29层大厦给排水CAD施工方案图纸(自动喷水灭火系统)

附件详情

该项目为某大厦一期工程，建筑面积为62000m2，总高度99.40m，共三十二层，其中地下三层，地上二十九层，地下-3F~-2F为停车场，设备用房，地下-1F为停车库，食堂；1F~5F为商场，6F~29F为办公室，本建筑属一类高层综合楼。

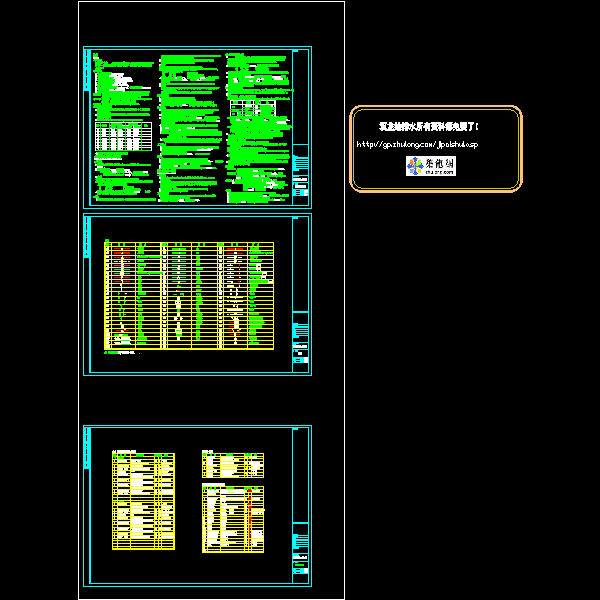

设计内容：生活给排水系统：生活给水，中水系统 排水系统（含空调冷凝结水排水），雨水内排水系统，热水供应系统。
消防给水系统；消火栓消防给水系统，自动喷水灭火系统，灭火器配置。

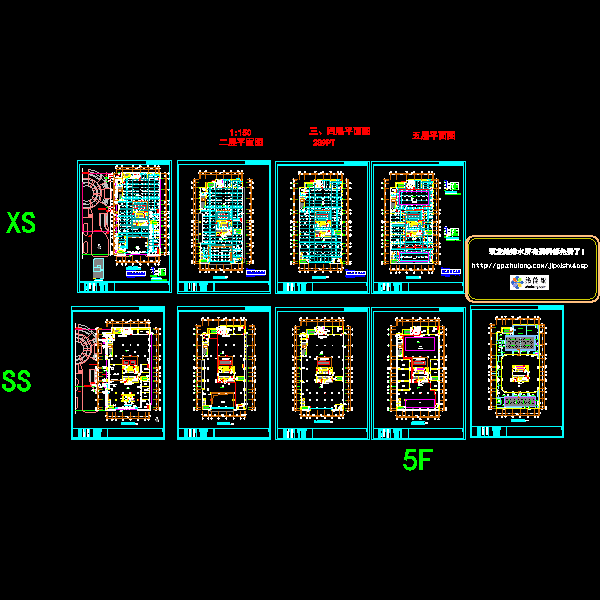

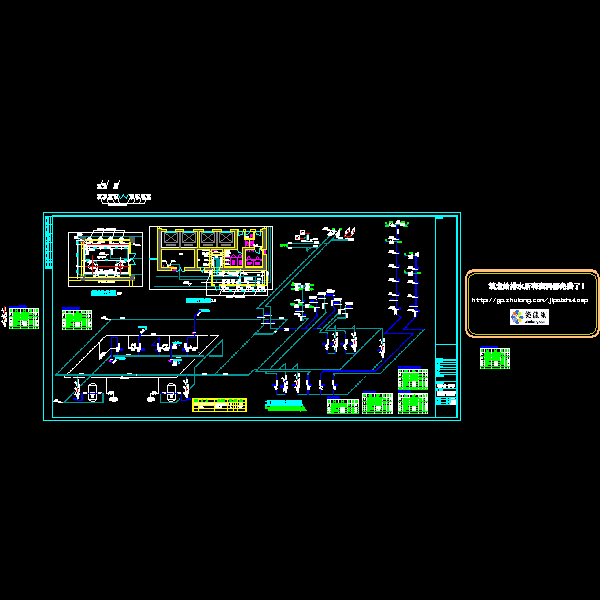

采用市政给水管网直接供水和水箱-水泵-高位水箱联合供水两种方式.生活给水系统进行竖向分区如下.其中二区又各分四个小区,下边两个小区的供水管上设可调式减压阀.

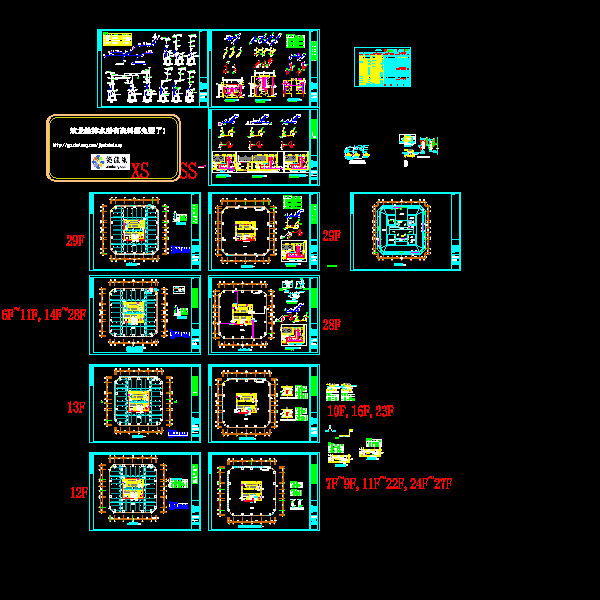

1区：-3F~4F由市政管网直接供给；2区：5F~29F由一套变频调速自动供水设备供水。
排水系统采用污.废水合流.地上部分污水利用重力流直接排入市政污水管道;地下部分污水通过潜污泵提升排入市政污水管道.潜污泵靠电接点浮球开关自动控制.车库污水经隔油池处理后排放;厨房内污水经隔油池处理后排放。
雨水排水;高层主体部分屋面雨水采用重力流内排水系统,以最短距离排至室外,接入室外重力流雨水管前,增设检查井消能过度.屋面雨水排水管的排水设计重现期取10年,其中屋面雨水排水管道的设计降雨历时按5min计.

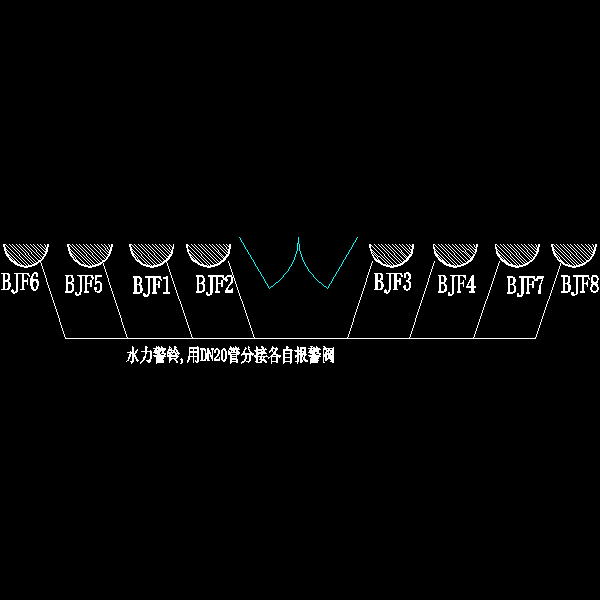

该项目属一类高层民用建筑(综合楼),室外消防用水量为30L/s,室内消防用水量为40L/s,自喷淋用水量为32L/s.
