蓟县酒店给排水设计CAD图纸（二）(自动喷水灭火系统)

附件详情

该项目为蓟县某度假村工程酒店部分给排水及消防设计，设计范围包括：室内给排水管道及消防管道。该项目设有室内生活给水系统、生活热水系统、中水系统、生活排水系统、消火栓系统、自动喷水灭火系统、二氧化碳气体灭火系统、灭火器配置系统、游泳池池水循环净化系统。

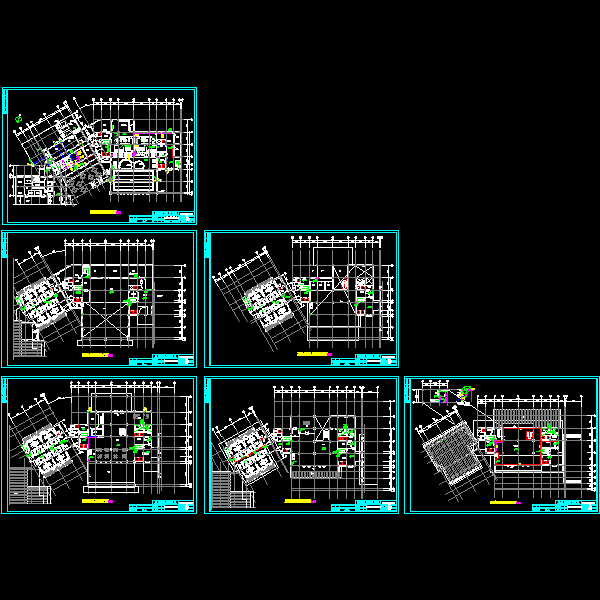

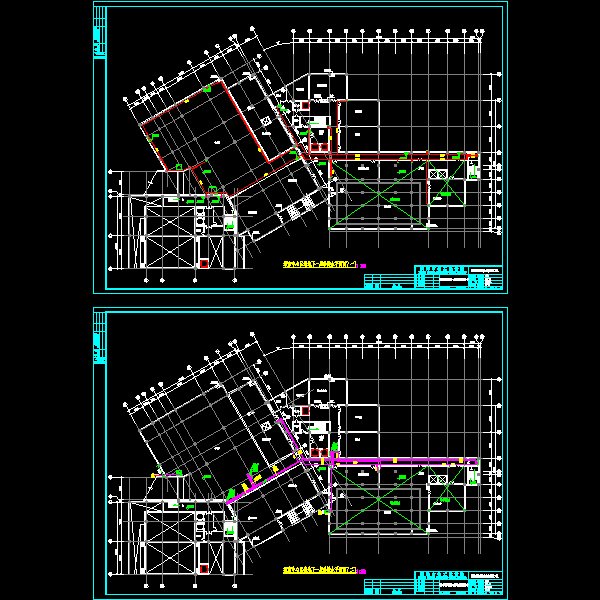

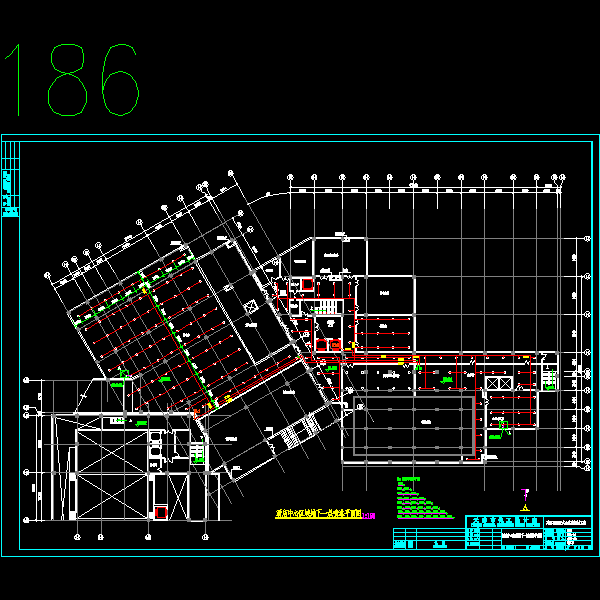

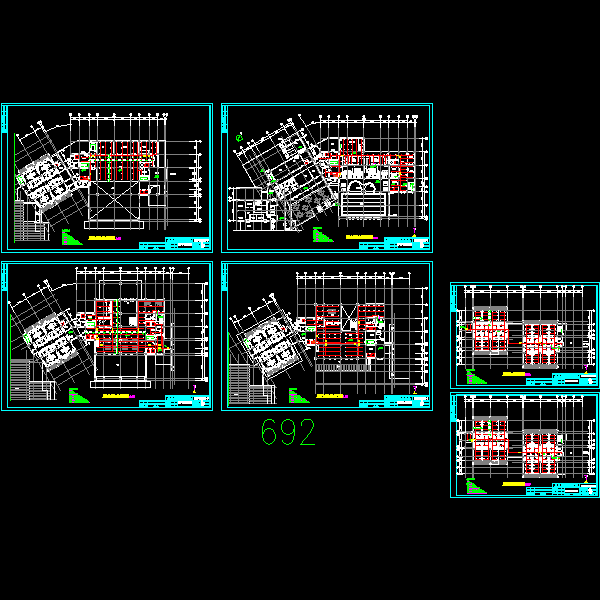

图纸内容包括：1.给排水设备材料表 2.游泳池设备材料表 3. 给排水及消防设计说明 4.游泳池设计说明 5.给水管道原理图 6.酒店消防及自喷管道原理图 7.酒店中心区域地下一层气体灭火平面图 8.游泳池逆流工艺流程图 9.游泳池设备管道平面图 10.游泳池设备管道系统图 11.游泳池管道平面图 12.游泳池管道系统图 13.泵房设计 14.酒店－地下一层给排水 15.酒店中心区域首层给排水平面图 16.酒店中心区域夹层给排水平面图 17.酒店中心区域71.9米给排水平面图 18.酒店－地下一层喷淋 19.酒店－夹层喷淋 20.消防给水系统图 21.给水系统图 22.排水系统图 23.热水系统图 24.中水系统图
