11层商业楼给排水设计CAD图纸(自动喷水灭火系统)
- 建筑类别：综合楼
- 建筑地上层数：11层
- 建筑地下层数：1层
- 出图日期：2010
- 供水方式：市政供水
- 供水分区：两区
- 污废水排水体制：分流
- 设计内容：给排水,热水,消火栓,自动喷水
- 地下室用途：车库
附件详情
该项目为二类高层住宅楼，建筑物层数为地下一层,地上十一层；建筑一、二层为商业网点，三层及以上为住宅，住宅共108套。
设计范围包括本建筑单体内的生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置等。

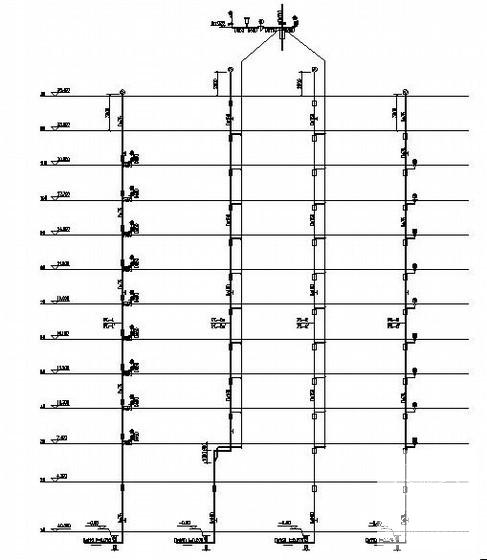

排水系统展开图

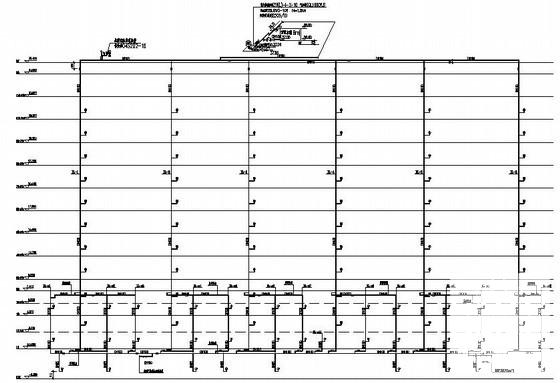

消火栓系统展开图

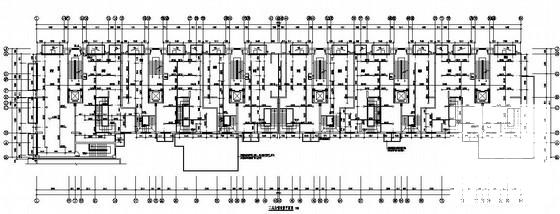

自喷布置平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.29 MB
- 收藏次数：0
-
文件名称：
附件-995860575777089966557.rar
