商业楼施工设计图纸(水、暖、电,)(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6450.64平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:48张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 项目所在地:海南

附件详情

  • 设计总说明
  • 给排水及消防平面图
  • 给水系统原理图
  • 消火栓系统原理图
  • 自动喷水灭火系统原理图
  • 排水系统原理图

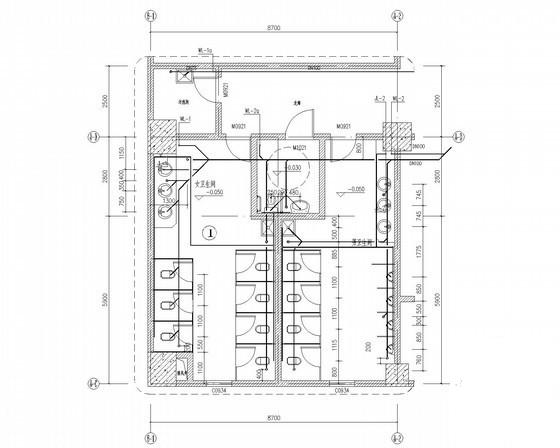

  • 卫生间大样图
  • 通风空调防排烟平面图
  • 防烟楼梯间正压送风系统原理图
  • 空调设备机房通风平面大样图
  • 强电竖向系统图
  • 火灾自动报警系统
  • 弱电系统图
  • 配电箱系统图
  • 动力平面图
  • 照明平面图
  • 消防平面图
  • 防雷平面图

附件详情

该资料为海南某商业楼全套施工设计图,包括给排水、暖通空调和建筑电气的设计。工程总建筑面积6450.64平方米。地上三层,建筑高度16.2米,属于二类商业楼,建筑耐火等级为二级。
设计内容:生活给水系统,生活排水系统,雨水排水系统,消火栓系统,喷淋系统,室内空调系统,通风系统,防排烟系统,动力照明,建筑物防雷、接地系统及安全措施,、通信网络等。
,共48张图。

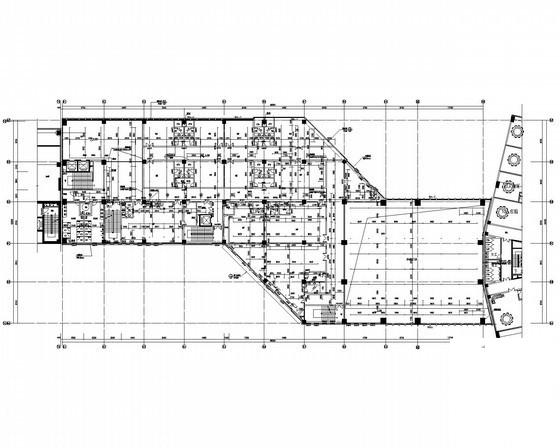

商业裙房一层给排水及消防平面图

给水系统原理图

消火栓给水系统原理图
