10层宿舍楼水大样图(自动喷水灭火系统)()

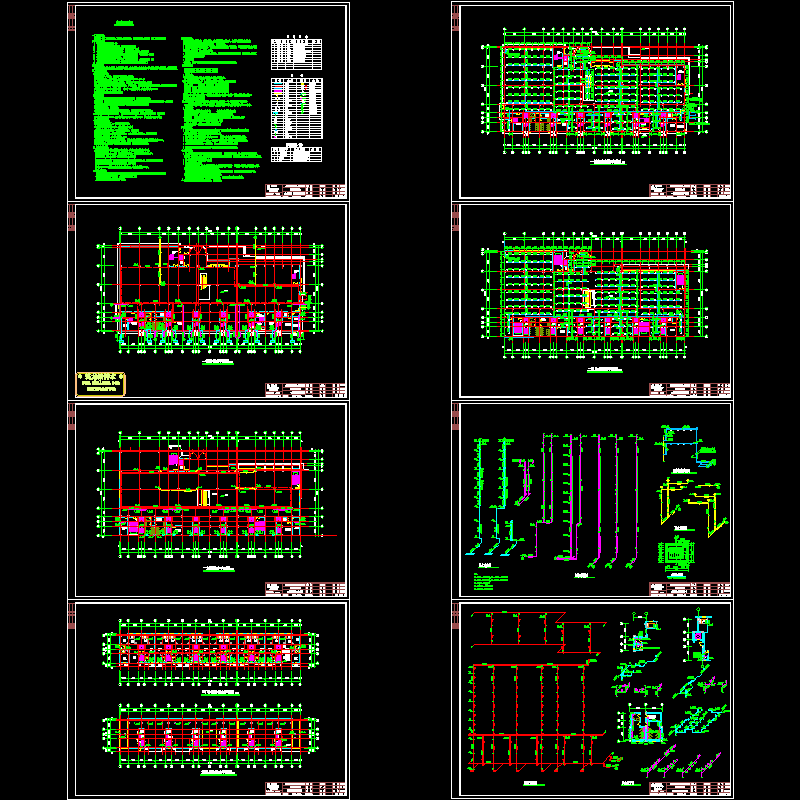

该项目包括生活给水系统、生活排水系统、雨水系统、自动喷水灭火系统及消火栓系统等。 　　生活给水系统： 　　给水系统分一个区，由该公司泵房统一供水。 　　水表设在室外，分户计量,尺寸见大样图，公共卫生间设计秒流量为2.58L/S，住宅每户设计流量为0.42L/S公共卫生间和住宅户表后采用PPR管，热熔连接，其公称压力不低于0.8MPa等级的管材及管件； 　　生活给水管当DN《50采用球阀，当DN》50采用闸阀，公称压力为1.6MPa。洗衣机处龙头采用洗衣机专用龙头。 　　这份参考资料主要包括设计说明、各层给排水平面图、一~二层自动喷淋平面图及给排水系统图 等。
