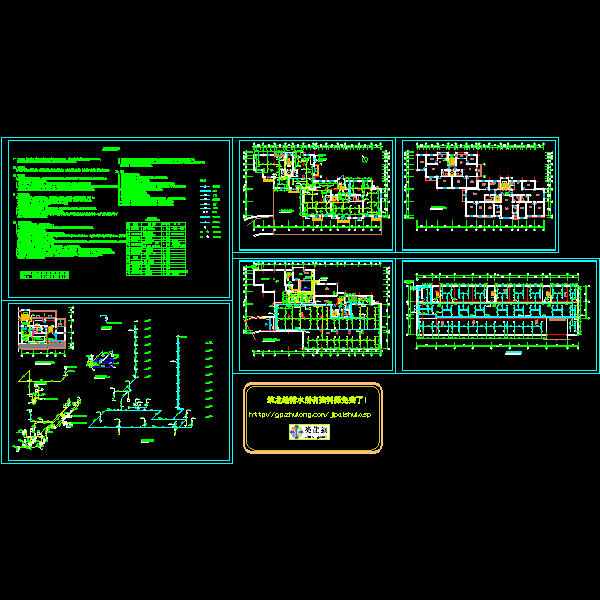

多层建筑消防设计CAD图纸(自动喷水灭火系统)

附件详情

该项目为二类高层商住楼建筑，建筑物危险等级依规范属中危险级。设有消火栓灭火系统，自动喷水灭火系统，建筑灭火器配置。
设计概况：1、该项目室外消防用水量为20l/s，室内消火栓系统用水量为20l/s,自动喷洒系统地下车库为中危险Ⅱ级,用水量为21.33L/s,一层公建为中危险Ⅰ级,用水量为16L/s.2、地下一层设一个350立方米消防水池，两台消火栓泵,两台喷洒泵,室外设二组墙壁式消防水泵结合器.3、顶层水箱间内设一容积为18立方米的消防水箱，设一套消火栓稳压设备。稳压装置的压力控制是通过安装在罐体上的电接点压力表实现的。供火灾初期10分钟消防水量并为整个 稳压。建筑物内设手提式干粉灭火器,宜设置在挂钩,托架上或消火栓箱下的灭火器箱内。一层公建当不做吊顶或采用格栅吊顶时喷头应采用直立型，吊顶下布置的喷头采用下垂型或吊顶型喷头。
