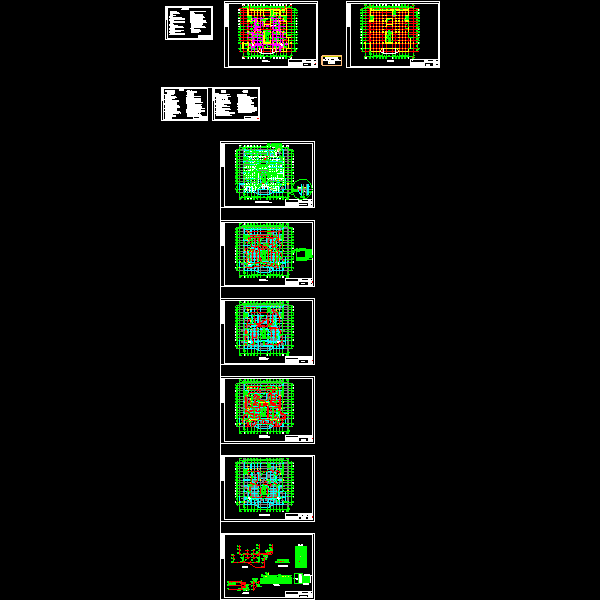

休闲中心消防报批CAD图纸(自动喷水灭火系统)

附件详情

(一)自动喷水灭火系统1.市政给水压力为：0.20~0.30MPa。
2.根据该项目的建筑性质及规范确定该项目危险等级为轻危险等级，设计喷水强度为4L/min/m， 作用面积为160m2， 设计流量为15L/S， 火灾延续时间1h。3.由水泵房设置水泵直接抽取市政管网供水，并设有一水泵接合器。4.
(二)消火栓及灭火器
室内消火栓设计流量10L/S,消火栓离地面标高1.100M，火灾延续时间为2h.该资料施工说明与图纸具有同等效力，二者有矛盾时，业主及施工单位应及时提出，并以设置地上式消防水池130m，并保证市政两路进水。屋顶设置12T消防水箱。
(三)火灾自动报警与消防联动控制系统
消防控制室设在2层，其入口处设置明显的标志；隔墙的耐火极限不低于 3h ,楼板的耐火极限不低于 2h ,并与其它部位隔开和设置直通室外的安全出口。......
