酒店消防部署CAD图纸(自动喷水灭火系统)

附件详情

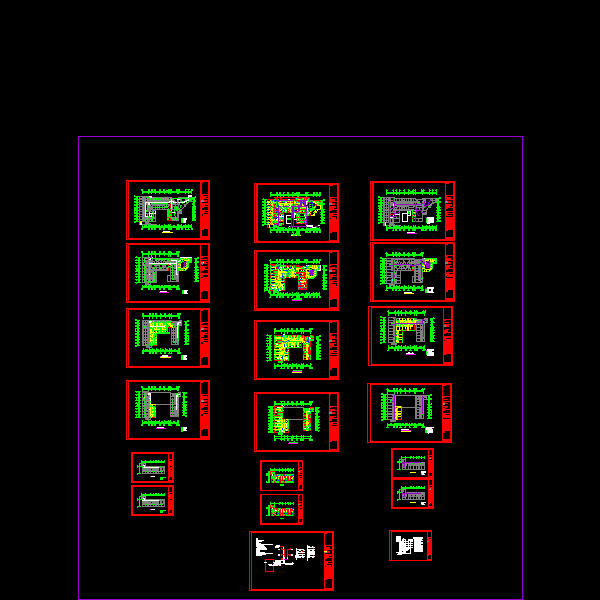

某酒店消防部署图纸，包括探测器，喷淋头，疏散照明，广播等一系列具体的整套图纸。
2、自动喷水灭火系统：
1）本自动喷水系统采用湿式喷水灭火系统 ；
2） 采用两台喷淋泵（一用一备）和一台稳压泵给系统供水，并接到高位水箱以保障初期供水，水泵规格XBD4.4/30-100（N=18KW，H=44m,Q=28L/S)。
设置一套稳压系统，气压罐（SQL 1000-1.6）；稳压泵GTL50-1600(N=3.5KW,H=50)。
3） 在泵房装两台湿式报警阀，每层装一个水流指示器和信号蝶阀；
