国际公寓给排水设计CAD施工图纸(自动喷水灭火系统)

  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:两区
  • 污废水排水体制:合流

附件详情

一、该资料范围:本项目为室内生活给排水系统、雨水排水系统、消火栓系统、自动喷淋系统设计。、
二、给排水系统
1、生活给水系统
1).市政给水管网供水压力为0.28MPa。
2).生活给水系统分区:a. 小区生活给水系统分两个区:
3).室内水表采用智能IC水表计量。水表设于走道管井内.
4).生活给水管道交付使用前必须冲洗和消毒,符合《生活饮用水标准》方可使用;
2.生活热水系统:
1).该项目设集中热水,统一由小区地热站加压后供给.
2).热水系统分区同给水系统.热水系统为上供下回立管循环系统。
3).室内水表采用智能IC水表计量。水表设于走道管井内.
3、中水供水系统
1).中水系统:中水系统分区同给水系统。
2).室内水表采用卡表计量.水表设于走道管井内.
4、消火栓给水系统 :
1).室内消火栓用水量为40L/s,由消防泵房供水;室外消防水量为30L/s,由市政管网直供。
2).消防泵房设在小区内,消防水池容积为540立方米,18层屋顶(A区)设18m消防水箱一座;该项目不分区,
3).室外设三个消防水泵接合器,由外网统一布置。
5.自动喷水灭火系统:
1).该项目每层设自动喷水灭火系统,按危险等级中I级设计;消防水量为30L/S.6.灭火器配置:本楼属于中危险级,灭火器设于消火栓箱下的灭火器箱内,每个消火栓箱处设置两具磷酸铵盐干粉灭火器,每具4Kg。
7.排水系统:
1).该项目污、废水采用合流制。室内污废水重力自流排入室外管网,地下室污废水采用潜水泵提升至室外管网。
2).污水经化粪池处理后,排入市政污水管。
8.雨水、空调冷凝水系统:
1).屋面雨水斗详建筑图。
2).屋面雨水内排,经室内雨水管收集排至室外雨水管网;局部雨水排至散水。
9.温泉水系统:
1).该项目设集中温泉水,统一由小区地热站加压后供给.

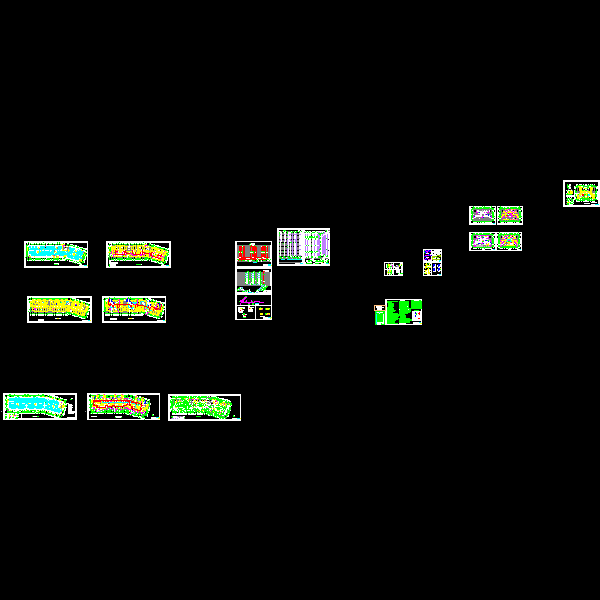

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
