医院食堂给排水消防CAD施工图纸（自动喷淋系统）

资料简介
赚取积分

附件设计说明：有

附件详情

给排水雨水系统原理图
消防系统原理图

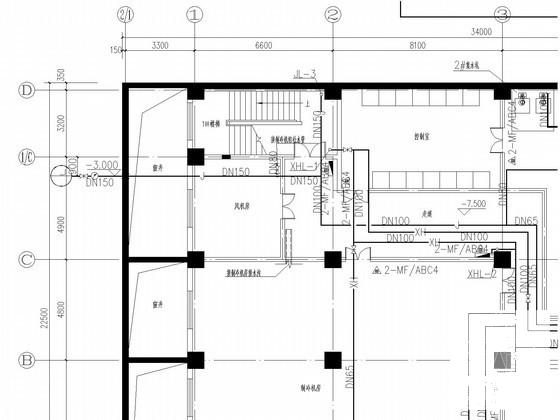

地下室给排水消防栓平面图
地下室自动喷淋系统平面图
夹层给排水消防平面图
首层给排水消防平面图
首层自动喷淋灭火系统平面图
二层给排水消防平面图
二层自动喷淋灭火系统平面图
三层给排水消防平面图
三层自动喷淋灭火系统平面图
四层给排水消防平面图
四层自动喷淋灭火系统平面图
屋顶给排水消防平面图
卫生间给排水详图
集水坑详图

附件详情

一、项目概要：
该项目为医院食堂工程。地下一层，地上四层，总建筑设计面积：4661.62平方米。其中地上建筑设计面积：3495.60平方米。地下建筑面积1166.02平方米。总建筑高度21.3米。
二、设计范围：
该资料范围包括建筑红线以内的室内给排水及消防系统的设计（红线内室外管道另见总图子项目设计），食堂消防系统须经消防部门审批通过后方可施工。厨房预留二次精装修条件。
三、系统：
该项目设有生活给水系统，生活热水系统，雨水排水系统，消防栓给水系统，自动喷水灭火系统及建筑灭火配置。
，共18张。

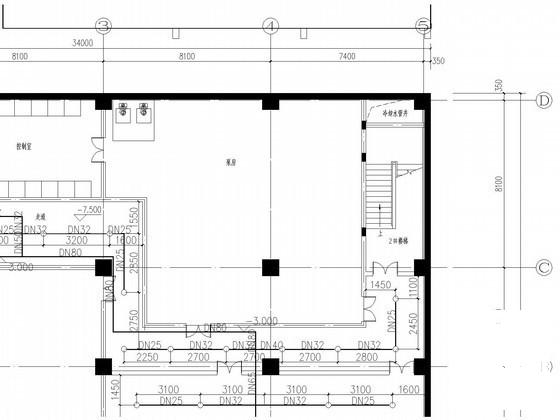

地下室自动喷淋平面图

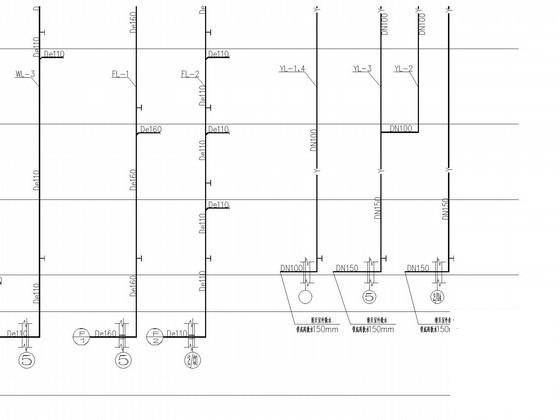

给排水雨水系统原理图

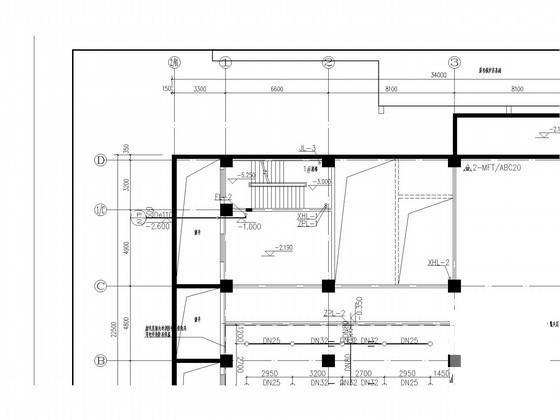

夹层消防平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
