项目概要：

1、该项目为清镇市中医医院扩建项目，地下一层，地上十一层。建筑高度47.40m，属一类高层公共建筑。

2、本次给排水设计范围为生活给水系统、排水系统、雨水系统、室内消火栓给水系统、自动喷淋系统。

该资料包含：负一层至十一层给排水及消防平面图，屋顶层给排水及消防平面图，负一层至十一层喷淋平面图，屋顶层喷淋平面图，供应楼一层给排水平面图，生活给水系统图，生活污水系统图，室内消火栓及喷淋系统图，生活丶消防泵房大样图，卫生间大样图，给排水总平面图，给排水设计总说明等

系统说明：

1、生活给水系统：

1）市政给水管网压力供水压力为0.35MPa。

2）该项目最高日生活用水量为98M3，最大时生活用水量为11.7M3。

3）该项目生活给水由市政管网引入2条DN150进水管。

2、消火栓给水系统：

1）.本建筑室外消火栓用水量为40L/s，室内消火栓用水量为30L/s。

2)．该项目室外消火栓给水管网连成环状，并采用两条进水管与市政给水管网连接。

3)．本建筑室内消火栓给水管接自消防泵房,消防水池有效容积324M3。

4)．室内消火栓给水管水平干管与竖向立管构成环状。

5)．屋顶设置有效容积为36M3消防水箱。

6)．室外设地上式消火栓系统消防水泵结合器。

7). 消火栓栓口出水压力超过0.5MPa时采用减压稳压消火栓。

8). 消火栓给水泵控制：消火栓给水泵两台，互为备用。火灾时，压力开关、流量开关应能直接自动启动消防水泵，按动消防中 心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。

............

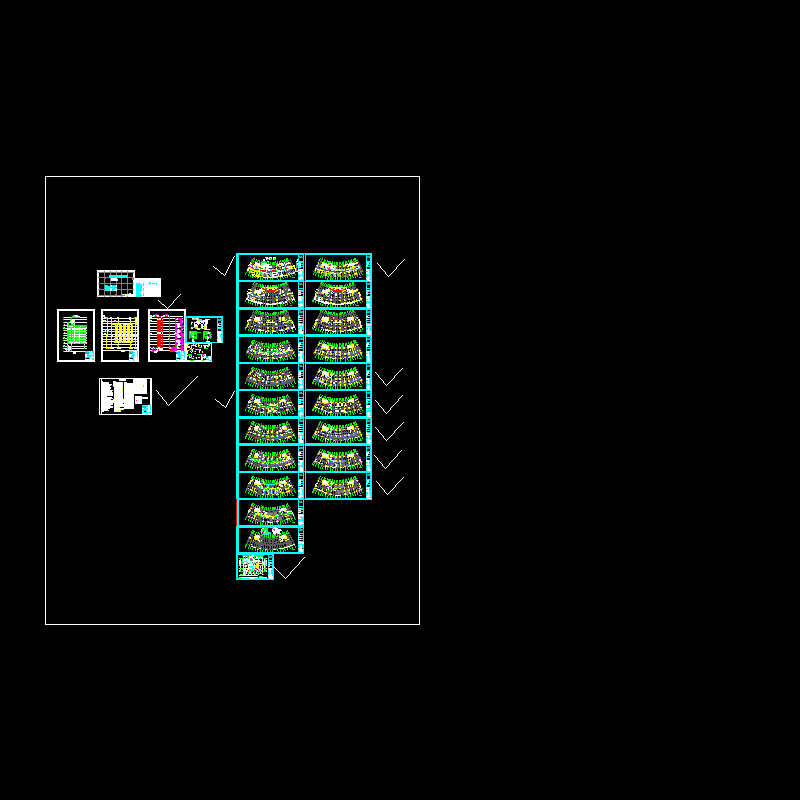

图纸展示：
