办公楼给排水及消防CAD施工图纸设计(自动喷淋灭火系统)

附件详情

一、项目概要：

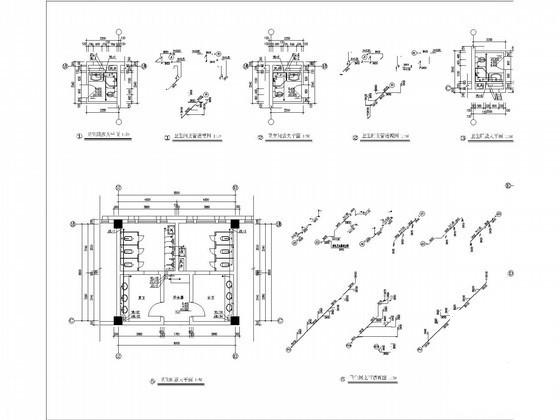

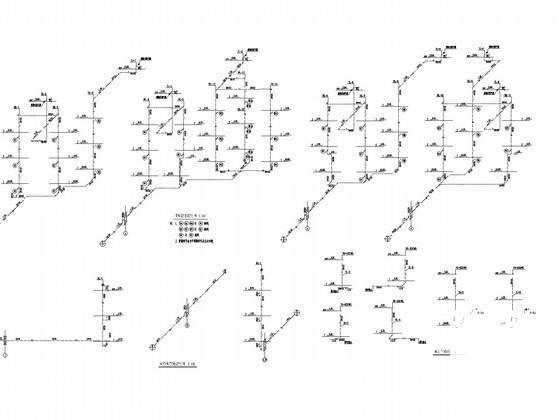

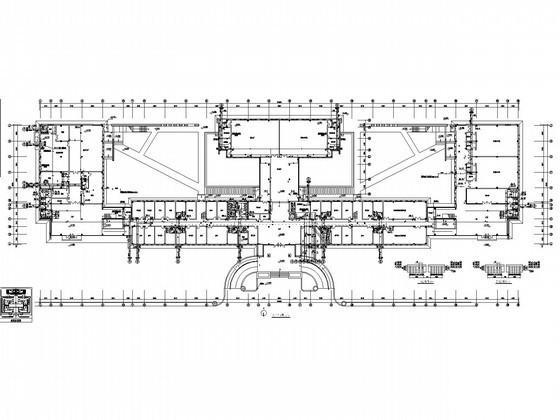

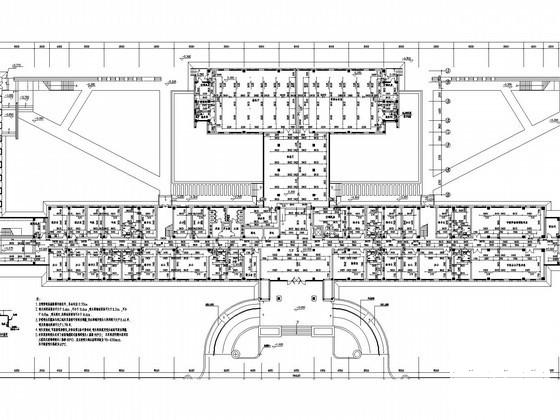

该项目是多层公共建筑给排水设计，建筑共3层，无地下室。图纸内容包含设计施工说明，主要设备材料表及图例，给水平面图、排水平面图、给排水系统图、 消防系统 图等

二、给水系统：
1.生活给水：该项目设计分质供水，卫生间供水采用中水系统，不分区。
2.生活给水系统为一个区，采用市政给水和自备加压相结合，当市政压力能满足要求时由市政给水管网直接供给，当市政供水压力不能满足要求时由自备的变频调速加压设备供给。
3.办公用独立卫生间设置集中热水供应系，换热器设在主楼地下室换热站内。热媒由市政蒸汽管网供给。
三、排水系统：
1. 厨房排水先经隔油器处理，再排至室外污水管网。该项目的污水在室外收集进入中水处理设备，经处理后供给各用水点。

四、消防系统：
1.主楼地下室设消防泵房和消防水池，室内消火栓水量、水压由室内消火栓泵从消防水池吸水加压后供给.消火栓给水不分区,所有消火栓均采用减压稳压型消火栓。
2.本建筑火灾危险性为中危一级，自动喷淋灭火系统系统采用临时高压制。
