列车站给排水设计CAD图纸(自动喷淋灭火系统)
- 设计说明：有
- 建筑类别：交通建筑
- 建筑高度：单层建筑
- 图纸年代：近代
- 排水设计：雨水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：稳压泵
- 供水方式：变频供水
- 供水分区：两区
- 排水体制：污废合流
- 排水技术：重力排水
- 项目地址：上海
附件详情
- 底层给排水平面图
- 底层消防给水平面图
- 给水透视图
- 消防给水透视图
- 喷淋系统透视图

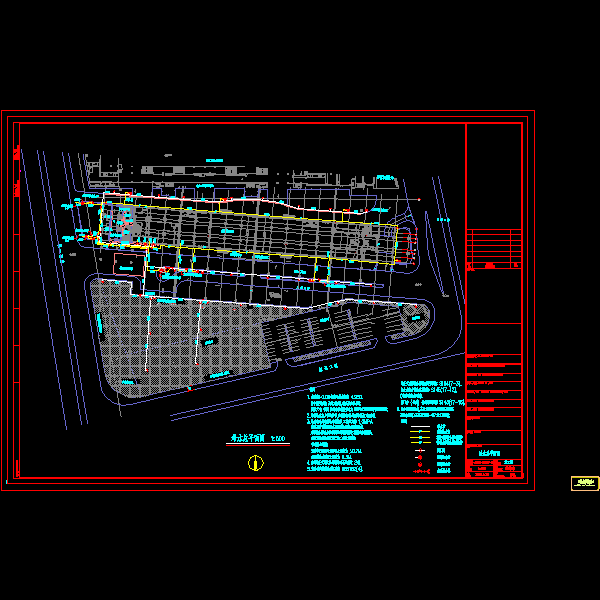

- 给水总平面图
- 排水总平面图
- 雨水排水透视图
- 排水透视图
- 卫生间给排水详图
- 水泵房详图
- 夹层排水平面图
附件详情
资料介绍：该附件是上海磁悬浮快速列车某站给排水设计。
设计内容：包括给水系统，排水系统，消火栓系统，自动喷淋系统；1本车站生活给水系统由设置在底层水泵房内的变频恒压给水装置供应；室内排水系统均采用污废水合流制,设环形通气管；雨水系统采用内排水系统；在各层均布置消防箱以使二股消火栓出水的充实水柱到达室内任何一点；在底层站厅区域和二层办公区域,设置自动喷淋灭火系统，喷头动作温度均为68°C。
排水透视图
夹层排水平面

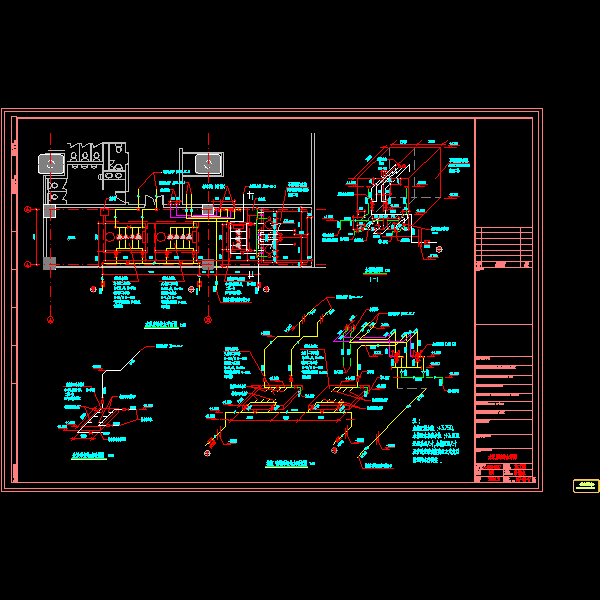

水泵房给排水详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

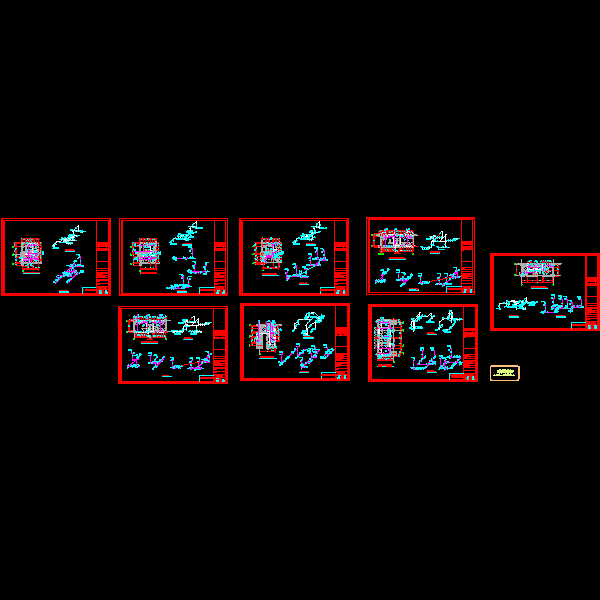

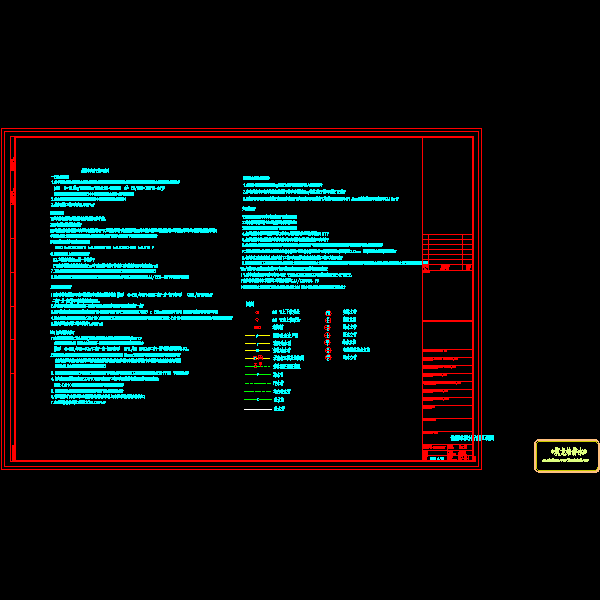

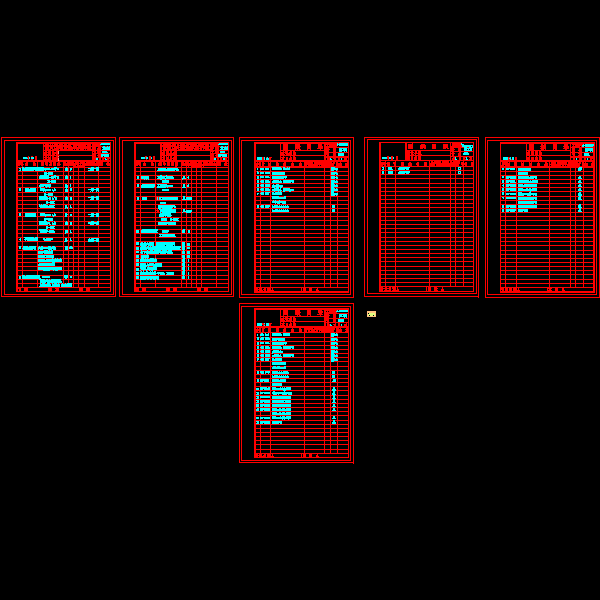

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
