20层一类住宅楼给排水CAD施工方案图纸(自动喷淋灭火系统)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑面积:21526.55平方米
  • 地上层数:20层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 图纸年代:近代
  • 地下室用途:车库
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,变频供水,无负压供水
  • 供水分区:三区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水泵,泵房,卫生间,集水坑

附件详情

建筑总建筑面积21526.55mT,建筑总高度62.25m。地下一层,为设备用房或戊类储藏用;1、3区地上十八层,2区地上二十层,其中一、二层为商业服务网点,其余楼层为普通住宅。该资料包含室内生活给水、排水、废水、消火栓、自动喷淋系统(仅供地下车库使用,水泵房设置在本楼)。三.生活给水系统:1.该项目水源为市政供水,市政水压0.3MPa,加压部分供水方式为变频无负压设备管网叠压供水。2.该项目最高日用水量为125.2m|/d;最大小时用水量13.32m|/h。3.给水系统分区:分三个区;a.四层及四层以下为低区,由市政管网直接供水;b.五层至十二层为中区,由变频无负压供水设备经减压后供水(减压阀组设置在地下室);c. 十三层至十八(二十)层为高区,变频无负压供水设备直接供给。生活给水泵集中设置在地下室。四.生活排水系统:1.该项目污、废水采用合流制。厨、卫污废水重力自流排入室外污水管,经化粪池处理后,排入市政污水管网。2.该项目最高日排水量为112.7m|/d;最大小时排水量12m|/h。3.空调冷凝水经管道收集后排至屋面;阳台有组织排水经管道收集后排至屋面或室外散水。4.地下室集水坑排水经提升排入室外雨水管网。五.雨水排水系统:该项目雨水均采用外排式雨水系统,详见建施。六.消火栓给水系统:1.该项目室外消火栓用水量为15L/S,室内消火栓用水量为20L/S,每根竖管最小流量为10L/S,每只水枪最小流量为5L/S。火灾延续时间为2小时。2.该项目室内消防给水采用临时高压给水系统,室内消防管网由储水池、水泵、屋顶消防水箱联合供水。储水池(V=234.93m|)、水泵房集中设于地下室内;屋顶设消防水箱,有效容积18m|。储水池及消防水箱负荷整个小区消火栓灭火系统及自动喷淋系统使用3.本楼室内十一层及十一层以下及地下车库设减压稳压消火栓,栓口压力为0.3MPa。4.消火栓加压泵控制:火灾时,按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后,反馈信号至消火栓处和消防控制中心。消火栓加压泵一用一备,备用泵自动投入运行。5.室外设置两套DN100地上式水泵接合器,与室内消火栓管网相连。七.自动喷淋灭火系统:1.本楼地下室水泵房内设置两台自动喷淋加压泵,供地下车库喷淋使用。地下车库按中危险级设计,采用湿式喷水灭火系统;系统设计流量为25L/s。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

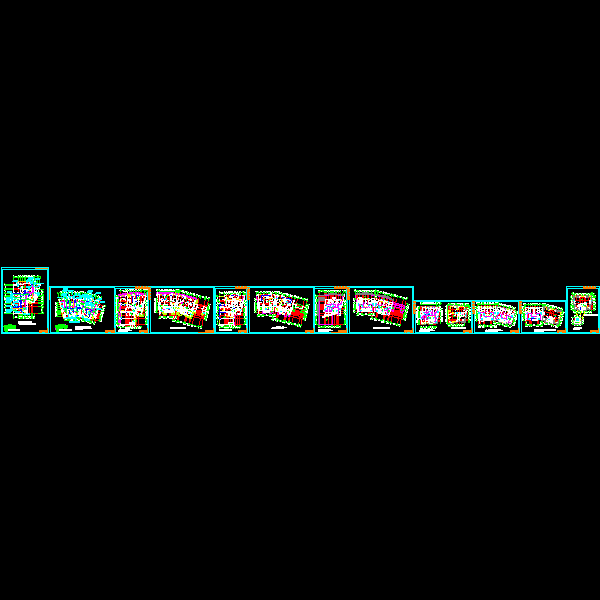

  • 某一类住宅楼给排水施工图pm.dwg
    某一类住宅楼给排水施工图pm.dwg

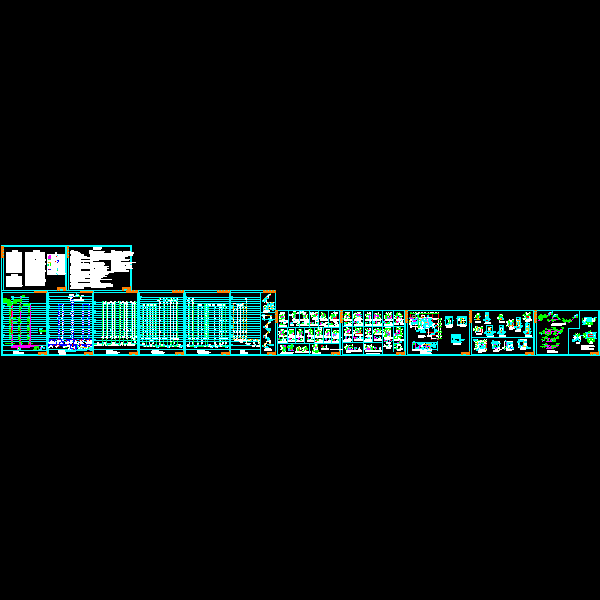

  • 某一类住宅楼给排水施工图xt.dwg
    某一类住宅楼给排水施工图xt.dwg
以上是部分截图,请下载附件后查看完整高清内容
