27层住宅楼小区给排水CAD施工图纸(自动喷淋系统图)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：超高层建筑
- 建筑地上层数：27层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：51张
- 设计年代：近代
- 地下室用途：人防,车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统,消防排水
- 消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统
- 供水方式：市政供水,变频供水
- 供水分区：三区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：10
- 消火栓用水量室内(L/S)：20
- 大样节点：水泵,泵房
- 项目所在地：福建
附件详情
- 给排水设计说明及图例
- 各号楼各层层平面图
- 给水系统原理图
- 消火栓系统原理图
- 冷凝水系统原理图
- 排水系统原理图
- 雨水系统原理图
- 人防给水系统图
- 室外消火栓给水系统图
- 地下室加压排水系统图
- 室内消火栓给水系统图
- 水喷雾系统图
- 自动喷淋系统图
- 水泵房剖面图
- 水泵房给排水平面放大图
附件详情
某高层住宅小区B#、C#、D#、E#、楼给排水设计
包括地下室的给排水设计，
消防系统
设计，给水系统设计，排水系统设计，雨水系统设计

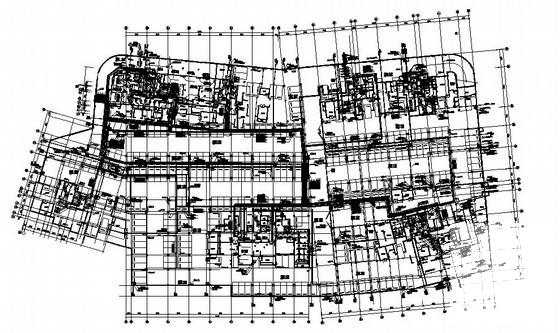

地下室给排水平面图

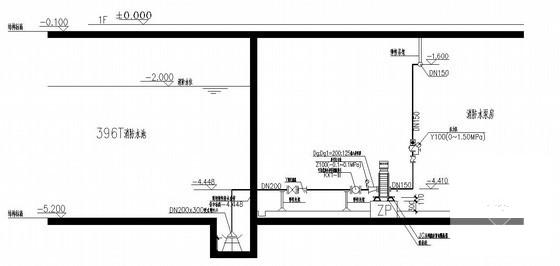

剖面图

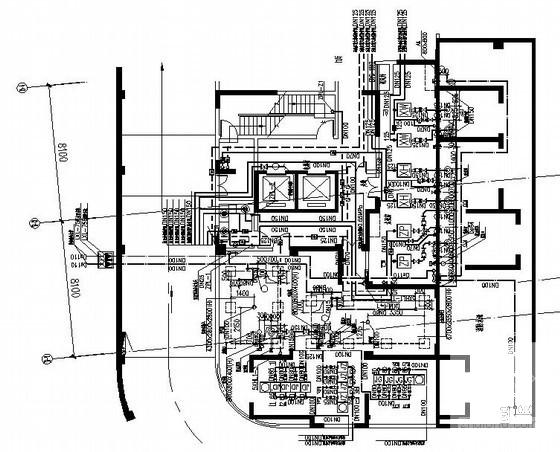

水泵房给排水平面放大图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

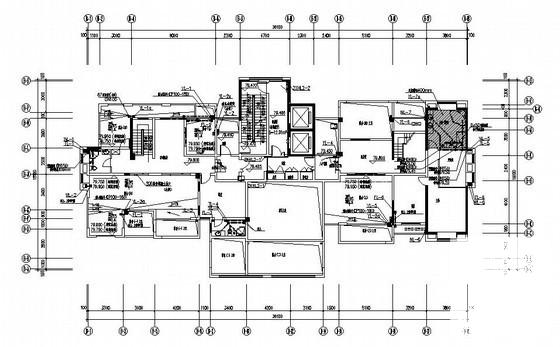

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：8.75 MB
- 收藏次数：0
-
文件名称：
附件-995860506600995587957.rar
