15层商住楼建筑给排水设计(自动喷淋系统图)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：9000平方米
建筑地上层数：15层
图纸设计深度：施工图
参考图纸：14张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室外消火栓系统, 室内消火栓系统, 雨淋系统
供水方式：市政供水
供水分区：三区
排水体制：污废分流
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：30
大样节点：卫生间

附件详情

设计说明资料目录图例材料表
一层给排水消防平面图
二层给排水消防平面图
三层给排水消防平面图
四～十五层给排水平面图
四～十五层消防喷淋水平面图
屋顶给排水消防平面图
地下室给排水平面图
地下室喷淋平面图
冷水给水系统图
排水系统图
消防系统图
自动喷淋系统图
卫生间给水大样图

附件详情

该资料为某高层商住楼给排水毕业设计。工程为15层一类公共建筑，占地面积为5439平方米，总建筑面积为9000平方米。
设计内容：生活给水系统、污水系统、雨水系统、消防系统、喷淋系统。生活给水系统分为三区，室内污废水分流，屋面雨水经雨水斗搜集后，经雨水立管后沿散水坡自然排放。室内消火栓用水量为30L/s，室外消火栓用水量为20L/s。
，共14张图纸。

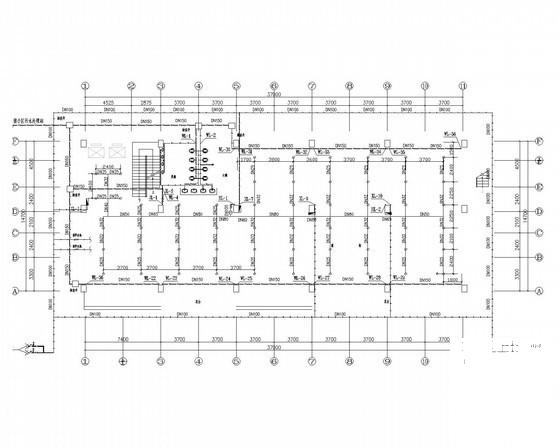

顶层管线平面布置图

给水系统图

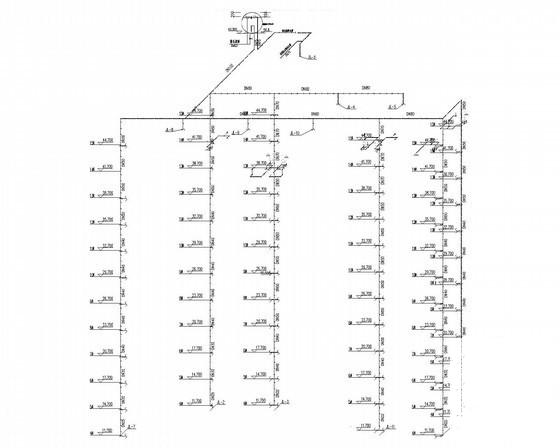

消防系统图

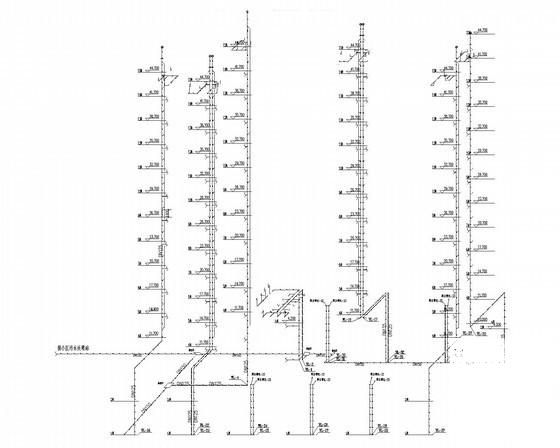

污水系统图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
