办公楼改造工程给排水消防CAD施工图纸(自动喷淋系统图)
- 附件设计说明：有
- 建筑类别：办公
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统
- 消防设计：喷淋系统
- 项目所在地：湖南
附件详情
- 给排水设计施工说明
- 自动喷淋及给排水平面图
- 给排水平面图
- 自动喷淋系统图
- 污水系统原理图
- 给水系统原理图
附件详情
该项目属于总建筑面积超3000m的办公楼，因暖通专业新增加有送回风管的集中空气调节系统，按《
建筑设计防火
规范》（GB50016-近代）第8.5.1.5条，应设立自动喷淋系统，该资料范围为改造内的给水、排水及自动喷淋等管道系统。因原图设计按规范已设有消火栓、灭火器、雨水、冷凝水系统，以上四个系统不在本次改造范围内。
，共13张。
喷淋平面图
系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

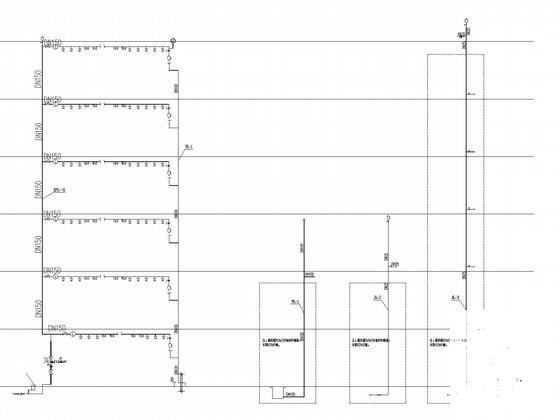

第 1 张图 -

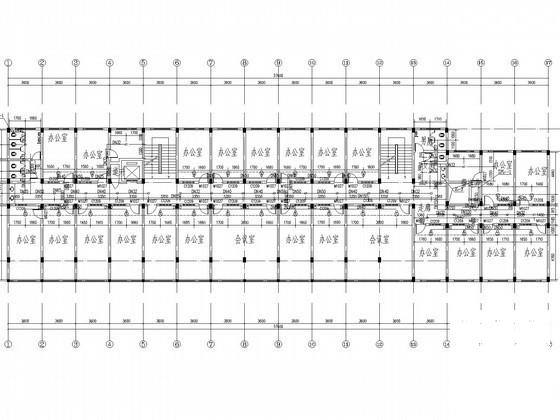

第 2 张图 -

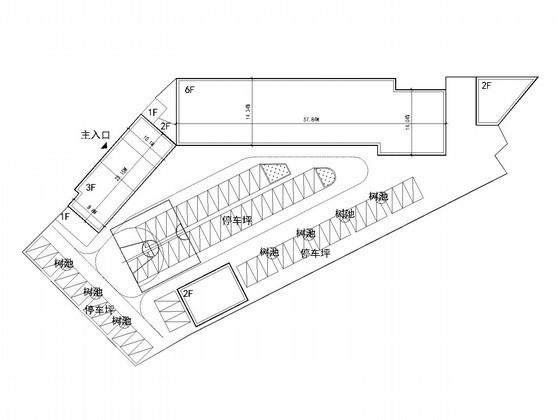

第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.3 MB
- 收藏次数：0
-
文件名称：
附件-995859787567575909568.rar
