高层住宅楼给排水及消防CAD施工图纸设计(自动喷淋灭火系统)

附件详情

一、项目概要：

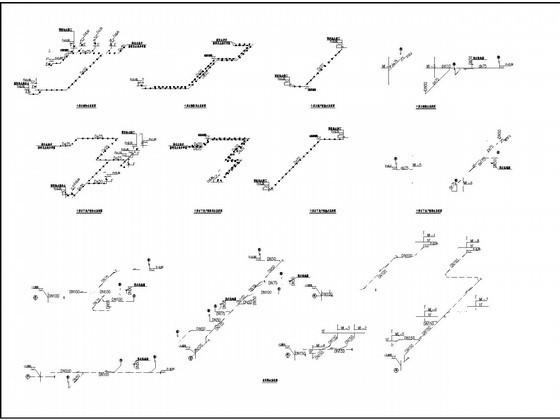

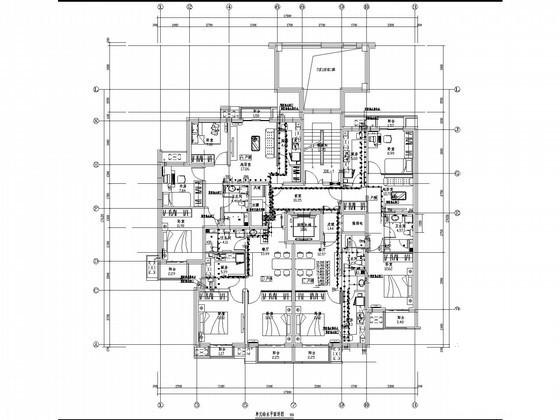

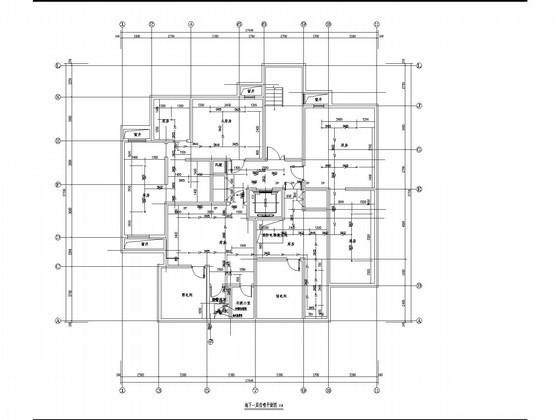

该项目是高层住宅楼给排水设计，建筑共11层，地下一层，地上10层，建筑总高度29045m。图纸内容包含设计施工说明，主要设备材料表及图例，给水平面图、排水平面图、给排水系统图、消防喷淋系统图等

二、给水系统：
1.生活给水：给水系统竖向分区分为低区和高区。六层及以下各层为低区，由市政管网直接供给，七层至十层为高区，生活用水由本小区加压泵房中的变频泵供给。
2.热水预留热水器接口
3.直饮水管道由本小区的综合水泵房中的无负压变频泵供水。

三、排水系统：
1.本建筑内排水系统采用污废水合流制，卫生间采用伸顶通气。
2.地下一层单独加压排放，一层自成系统排放，二层~十层为一个系统排放。
3.污废水排到化粪池，经处理后排到市政污水管。
4.地下室内消防电梯井旁边设有集水坑以及污废水提升装置。

四、 消防系统 ：
1.地下室设消防泵房和消防水池，消火栓系统由消防泵房供水。
2.地下室设自动喷淋灭火系统。
