高层住宅楼给排水及消防CAD施工图纸（地下室人防）(自动喷淋灭火系统)

附件详情

一、项目概要及设计范围
该项目系住宅楼,地下一层平时为汽车库（耐火等级为中危险二级），战时为防空室,地上部分十一层.
该楼生活给水系统、排水系统、 消防系统 、生活消防水泵房;根据业主方要求:给水配管接至厨房、卫生间留接口。
二. 给排水系统
1、水源由小区内生活给水管网供给,要求水压不小于0.30MPa.
2、地下室至五层由小区生活给水管网直接供水,2、六层以上(含六层)由13#楼生活水泵房供水。
3、室外管道设计给水管道压力0.30MPa,施工时均需按有关规定试压及验收。
4、生活污水排入室外化粪池预处理后排入城市污水管网.
三. 消防给水系统
室外消火栓消防用水量:15L/s.室内消火栓消防用水量:10L/s.火灾延续时间:2h.自动喷水灭火设备用水量:25L/s.火灾延续时间:1h.
(1)室内消火栓给水系统
1)该项目室内消火栓给水设临时高压给水系统,由13＃楼地下室消防水泵房及高位消防水箱联合供水。
2)地下室至第六层（包括六层）采用减压稳压型消火栓。

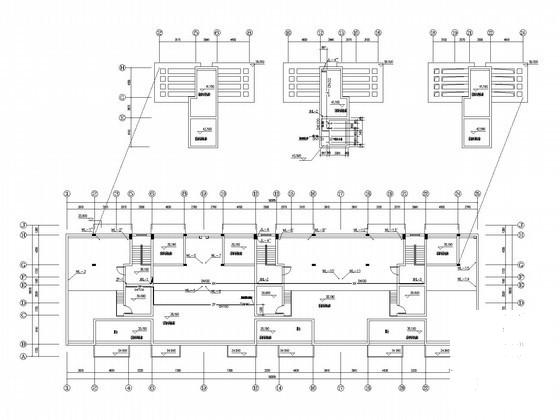

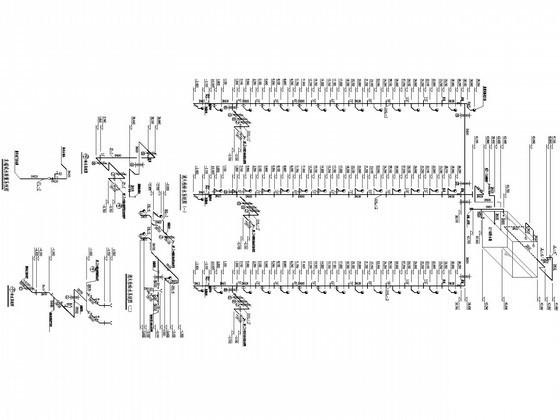

(2)自动喷淋灭火系统

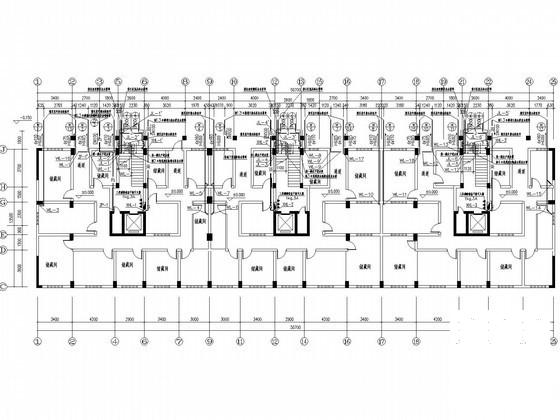

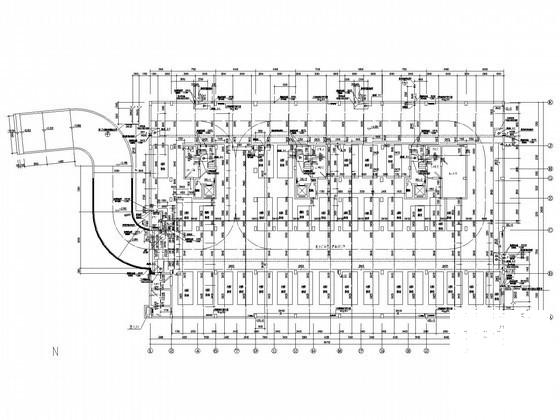

1)地下室汽车库设置自动喷水灭火，喷头动作温度为68°C,喷淋管所须压力为0.41MPa .
2)在车库入口处防火卷帘两侧设置闭式自动喷水加密喷头保护，喷头与卷帘距离为0.5m。
3)喷淋管道标高除注明者外,原则上贴梁安装，如遇矛盾，待二次装修时，可按实际情况调整管道标高和喷头位置.
... ...
