13层中医院门诊大楼给排水CAD施工图纸(自动喷淋系统图)
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：13层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：37张
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,水泵,泵房,卫生间,阀门管件
- 热水供应方式：集中热水供应
- 项目所在地：江西
附件详情
- 给排水设计与施工说明
- 地下层给排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六层给排水平面图
- 七层给排水平面图
- 八层给排水平面图
- 九层给排水平面图
- 十、十一层给排水平面图
- 十二、十三层给排水平面图
- 地下层消防平面图
- 一层消防平面图
- 二层消防平面图
- 三层消防平面图
- 四层消防平面图
- 五层消防平面图
- 六层消防平面图
- 七层消防平面图
- 八层消防平面图
- 九层消防平面图
- 十、十一层消防平面图
- 十二、十三层消防平面图
- 消火栓系统图
- 自动喷淋系统图
- 给水干管系统图
- 排水系统图
- 雨水系统图
- 水泵房设备及管道 平面布置图
- 屋顶水箱间及管道平面布置图
- 水泵房设备基础定位图
- 卫生间大样图
附件详情
项目概要：该项目位于江西，是一中医院门诊大楼给排水项目，建筑层数为地上13层，地下一层，建筑高度为49米；裙楼及主楼五层及以下为低区，主楼五层及以下采用变频泵组直供，六层及以上为高区，由大楼屋顶水箱供水；该建筑按一类高层民用建筑进行消防给水设计。
设计范围：该项目设有给水系统、热水系统、生活污水系统、雨水系统、消火栓系统、自动喷水灭火系统、灭火器等。
共计37张图纸

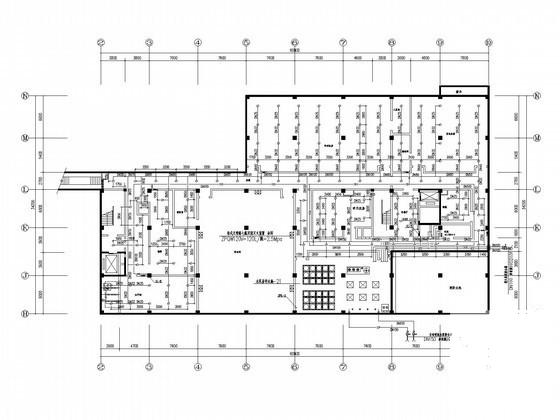

地下层消防平面图

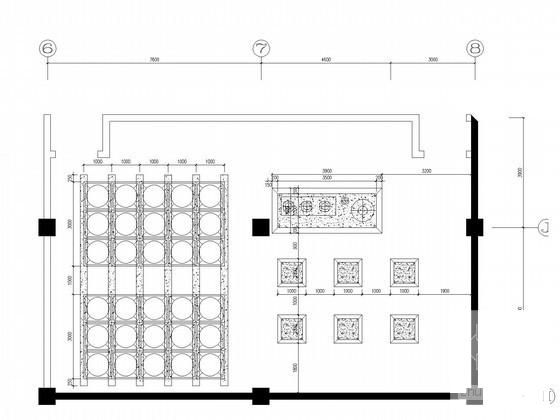

水泵房设备基础定位图

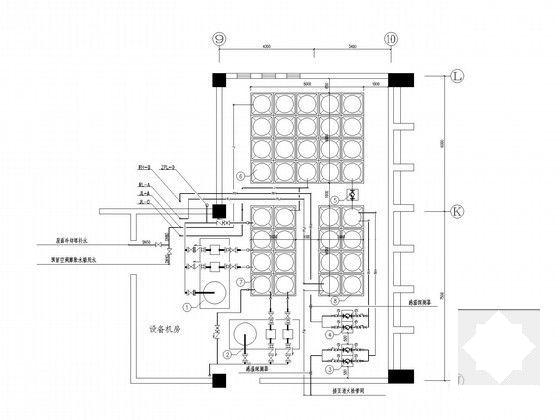

屋顶水箱间及管道平面布置图

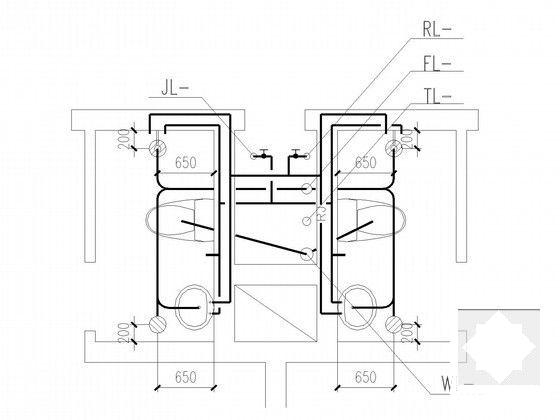

卫生间大样图
自动喷淋系统图
自动喷淋系统图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.73 MB
- 收藏次数：0
-
文件名称：
附件-995860979077855770769.rar
