11层医院门诊部建筑给排水CAD施工图纸（说明书）(自动喷淋系统图)
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统, 废水系统, 雨水系统
- 消防设计：室内消火栓系统, 喷淋系统
- 供水设备：高位水箱, 水泵站
- 供水方式：市政供水, 分区供水, 高位水箱供水
- 供水分区：两区
- 排水体制：污废合流
- 火灾危险等级：中危险级Ⅰ级
- 热水供应方式：集中热水供应
- 项目所在地：甘肃
附件详情
- 设计总说明
- 地下室给排水平面图
- 热水系统图
- 给水系统图
- 自动喷淋系统图
- 污水排水系统图
- 消火栓系统图
- 雨水系统图
- 卫生间大样图
附件详情
资料介绍：该资料为11层的门诊部建筑给排水设计。
设计内容: 设计内容主要包括给水系统、消火栓系统、自动喷淋系统、热水系统、排水系统和雨水系统。
，图纸共17张。
自动喷淋系统图
消火栓系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

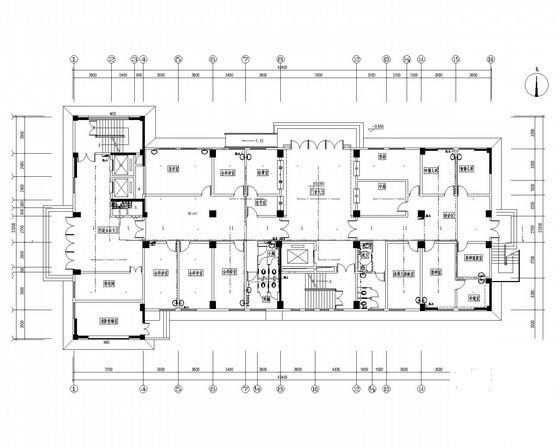

第 1 张图 -

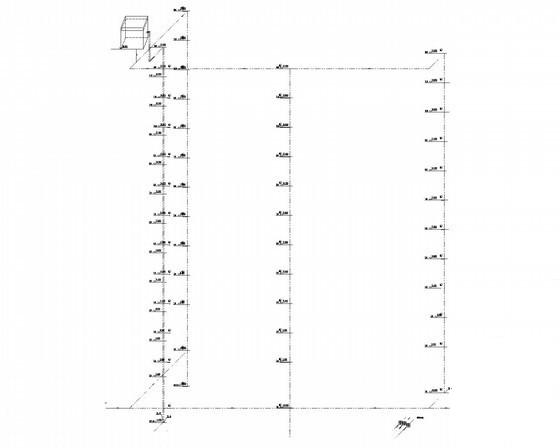

第 2 张图 -

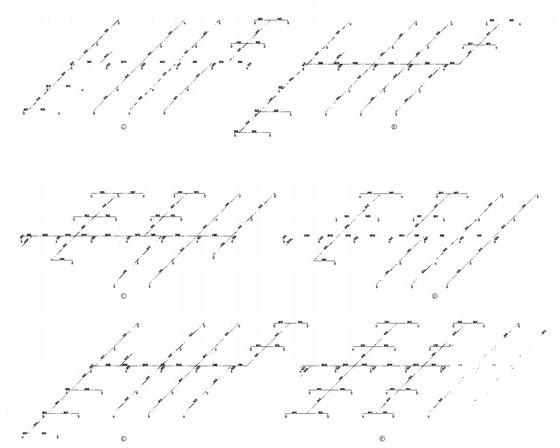

第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.89 MB
- 收藏次数：0
-
文件名称：
附件-995860988788787907688.rar
