13层宾馆消防自动喷淋CAD图纸
- 建筑类别：宾馆酒店
- 建筑地上层数：13层
- 建筑地下层数：1层
- 出图日期：2010
- 设计阶段：施工图设计
- 供水分区：三区
- 污废水排水体制：合流
- 设计内容：自动喷水
附件详情
注：1、本建筑自动喷淋系统共分为三区：二层及以下为低区；三~八层为中区；九层及以上为高区。2、自动喷淋系统共设三套ZSS150湿式报警阀阀组. 各层配水管入口压力不大于0.40MPa.3、具体的管道走向、标高等应参照平面图进行施工。

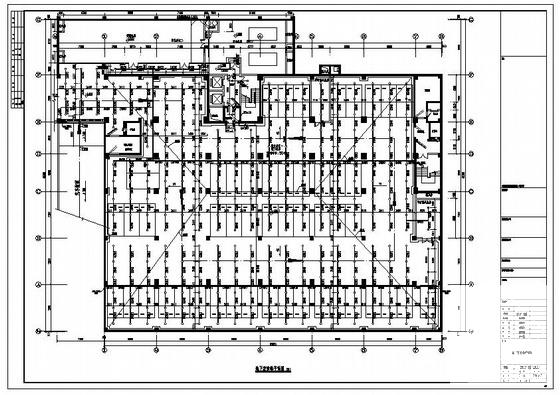

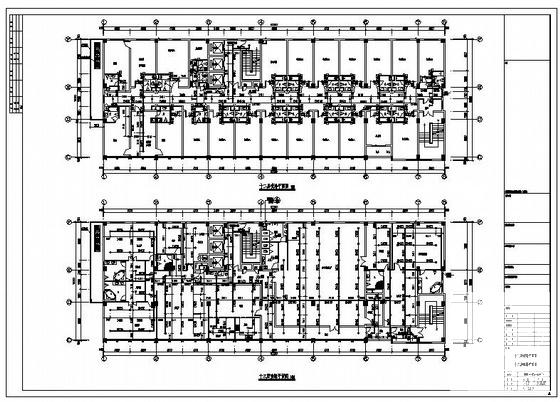

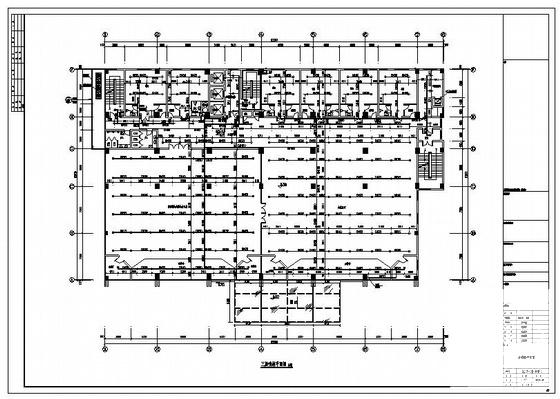

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
