29层住宅楼及商业区给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：11797.72平方米
- 建筑地上层数：29层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：59张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：泵房,厨房,卫生间,集水坑
- 项目所在地：湖北
附件详情
- 设计施工总说明
- 给排水及消防平面图
- 卫生间、厨房平面放大及管道轴测图
- 消火栓系统原理图
- 给水系统原理图
- 排水系统原理图
- 雨水系统原理图
- 空调冷凝水系统原理图
- 自动喷淋系统原理图
- 泵房大样图
- 集水坑排水系统原理图
附件详情
该项目地下一层，地上二十九层，建筑高度86.3米，建筑面积11797.72平方米，抗震设防烈度为六度。设计范围包括建筑物内的给水、排水、消火栓等管道系统及灭火器配置系统。
，共59张。

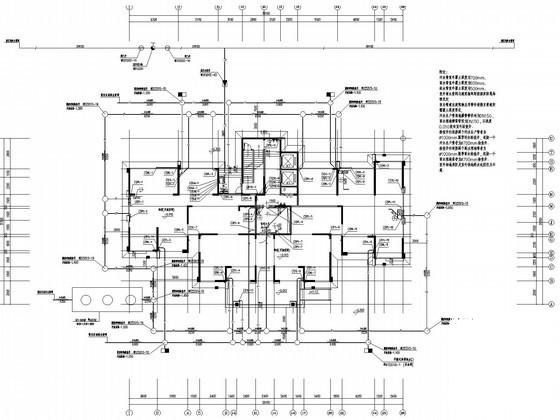

给排水消防平面图

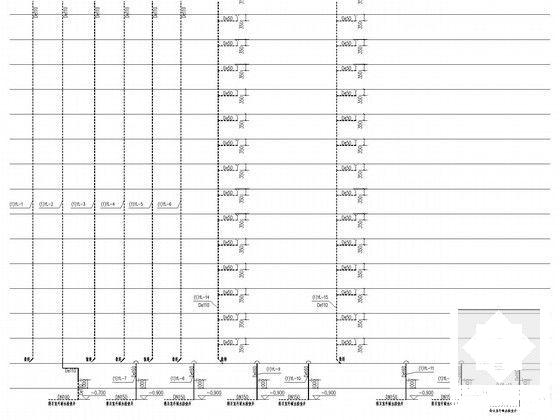

给水系统原理图
消火栓系统原理图
雨水系统图
给水轴测图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：9.58 MB
- 收藏次数：0
-
文件名称：
附件-995859887777750885658.rar
