高层住宅楼给排水及消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水设备:水池
  • 供水方式:市政供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,卫生间,集水坑
  • 项目所在地:安徽

附件详情

一、项目概要及设计范围
1、该资料范围包括红线以内的给排水、消防等管道系统及小型给排水构筑物。
2、室外总闸阀井至厂区给水管和该项目最后一个污(雨)水检查井至市政污(雨)水检查井之间的管道另行委托设计。
该项目设有生活给水系统、污水系统、雨水系统、 消防系统

二、系统设计

1.给水系统
1)、一~五层采用市政给水管直供,市政水压按0.25MPa考虑。
2)、六层及六~十一层为中区,给水入口需求压力为0.45MPa,十二至十八层为高区,给水入口需求压力为0.65MPa。
3)、增压给水设备等地下室泵房内统一考虑。

2.污、废水系统
1)、该项目生活污、废水采用合流制。生活污水必须经过化粪池处理后排入室外污水管。

3、生活雨水系统
1)、屋面雨水采用87型雨水斗,外排水重力流系统,排至室外散水坡。

4.消火栓给水系统
1)室内消火栓用水量为20L/s,延续时间为2小时。
2)室外消火栓给水系统水源为市政给水干管,设计用水量为15L/S。
3) 消防水池,泵房等在本区地下室内统一考虑,消火栓增压水泵二台,一用一备,设备参数详见泵房施工图纸。

5、自动灭火给水系统
1)、该项目自行车库按照中危I级设计喷淋系统,灭火用水量为30L/s。
2)、地下室自行车库,设置一组水流指示器,信号阀。

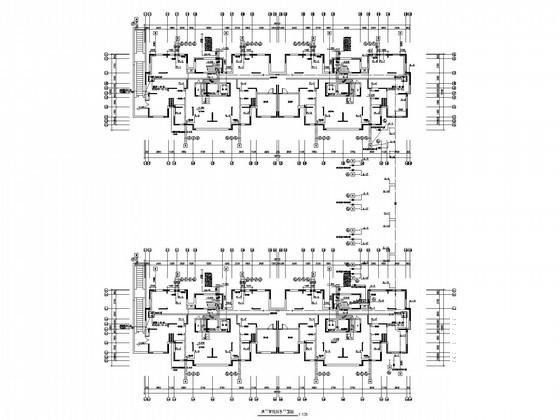

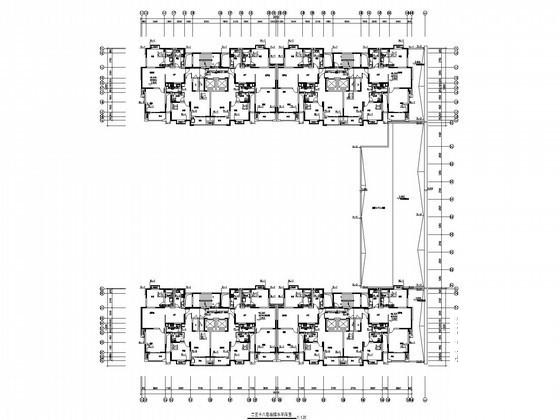

二至十八层给排水平面图

排水系统图

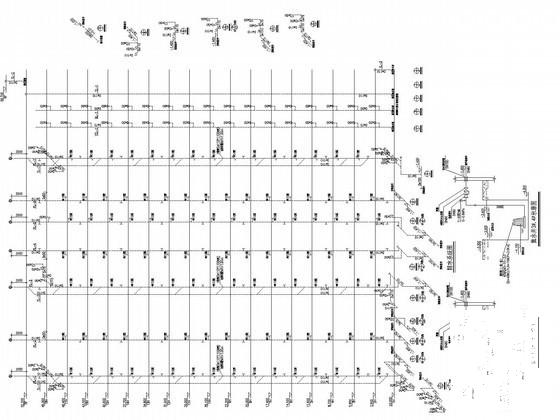

地下室喷淋平面图

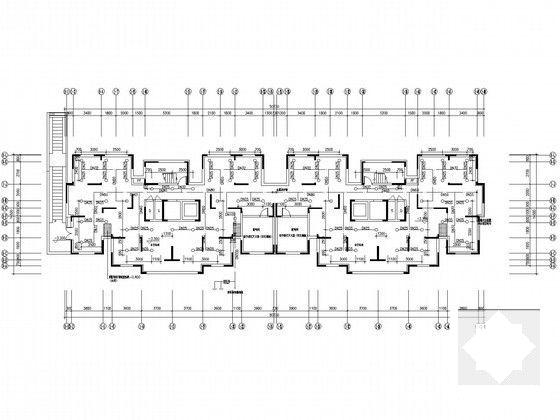

屋面给排水平面图

消火栓系统原理图
