高层住宅楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：废水系统, 雨水系统
- 消防设计：室外消火栓系统, 室内消火栓系统
- 供水分区：三区
- 排水体制：污废合流, 雨污分流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：广西
附件详情
- 给排水设计说明

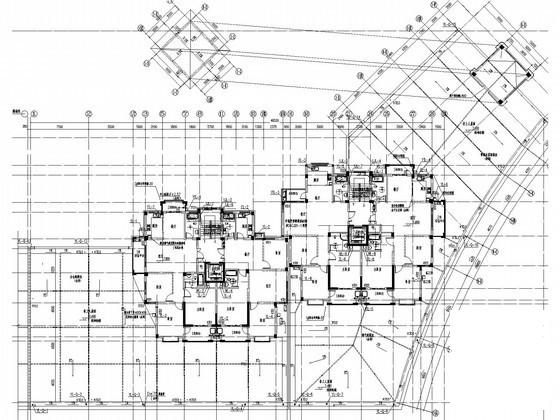

- 给排水平面图
- 雨污水排水系统图
- 卫生间大样图
- 给水系统原理图
- 消防给水原理图
- 卫生间给排水原理图
附件详情
本小区有高层。多层住宅及商业网点等多栋建筑，该项目为二类高层住宅，建筑耐火等级为二级，设计内容包括室内给水系统，室内外无废水系统，消防给水系统。
，共21张。
卫生间系统图
消防给水系统原理图

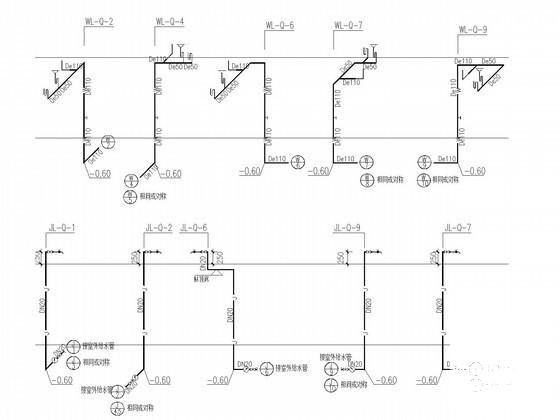

雨污排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.33 MB
- 收藏次数：0
-
文件名称：
附件-995859598878968790587.rar
