高层住宅楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：20974.07平方米
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：两区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 项目所在地：河北
附件详情
- 给排水设计及施工说明
- 给排水平面图
- 消防平面图
- 消火栓系统图
- 给排水系统图
- 水暖管井大样图
- 给水示意图
附件详情
本单体总建筑面积20974.07平方米，设计范围包括：生活给排水系统、户内热水系统、消火栓系统、自动喷淋系统及灭火器配置。
，共21张。
排水立管示意图
卫生间系统示意图
消火栓系统示意图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

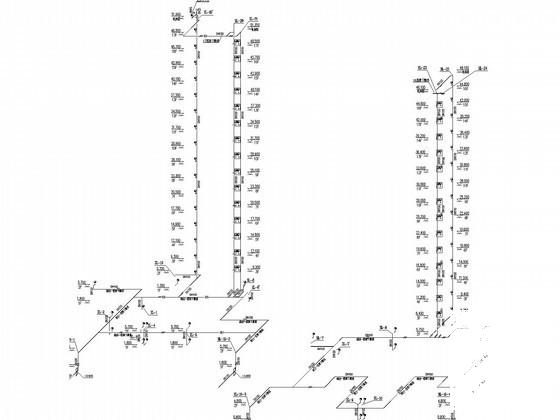

第 1 张图 -

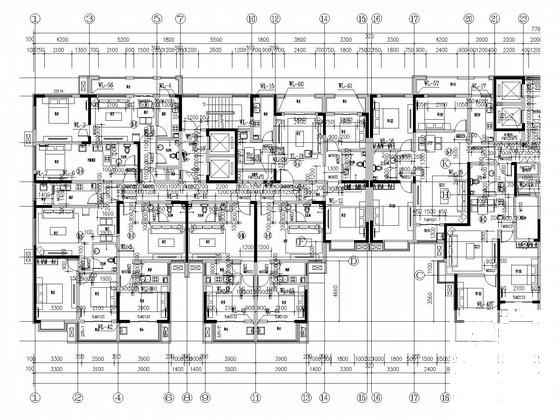

第 2 张图 -

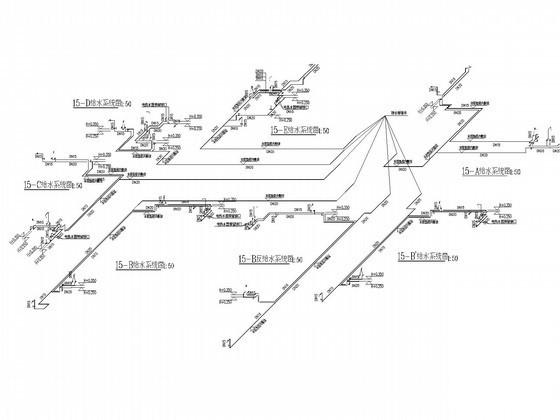

第 3 张图 -

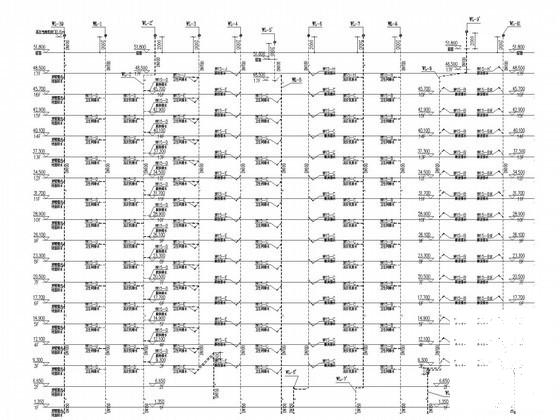

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
