高层住宅楼给排水消防CAD施工图纸（气溶胶灭火系统）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：23张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：气体灭火系统
- 供水分区：无
- 项目所在地：安徽
附件详情
- 给排水平面图
- 水泵间大样图
- 卫生间给排水大样图
- 消火栓及自喷系统图
- 污、废水排水系统图
- 气溶胶灭火系统说明及原理图
- 气溶胶灭火系统平面图
- 污水排水系统图
- 空调冷凝水排水系统图
- 自喷末端试水排水系统图
- 雨水排水系统图
- 潜污泵排水系统图
附件详情
本建筑为二类高层民用建筑，建筑高度约48m；室外消火栓用水量为20l/s,室内消火栓用水量为20L/S，火灾延续时间为2小时。室外消火栓用水直接由外部给水管网供给，室内消火栓消防用水在火灾初期由屋顶消防水箱供给，火灾后期由消火栓消防泵供给。高位水箱可满足最不利消火栓静压7m的要求。不需要设置增压设施。
共23张。
泵房大样图
给水系统图
卫生间系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

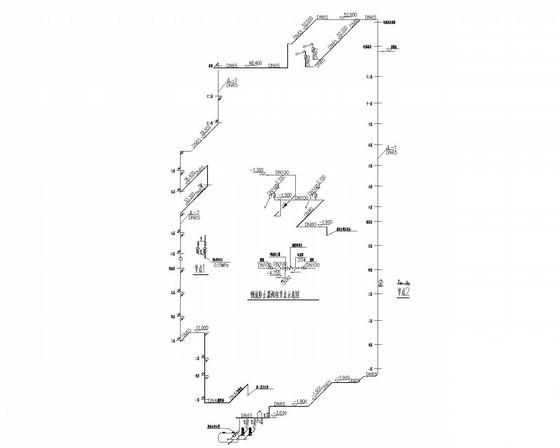

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.93 MB
- 收藏次数：0
-
文件名称：
附件-995859795585667799966.rar
