9层办公楼给排水消防CAD施工图纸(气溶胶灭火系统)

附件详情

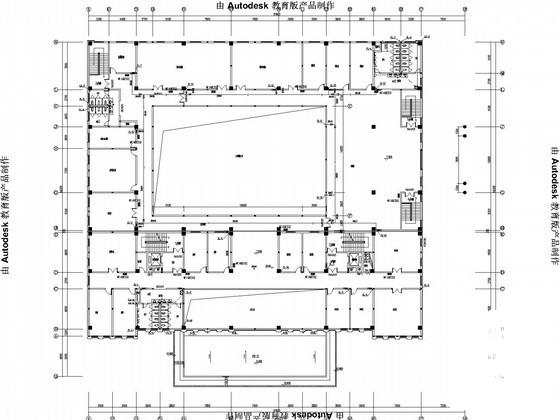

该工程设计为地下一层，地上九层，建筑面积15625.14m2 ，建筑高度34.95m，室内外高差0.15m。其中地下室和一层为车库和设备用房，2~9层为办公用房，设计范围包括生活给水系统、污废水系统、 消防系统 。

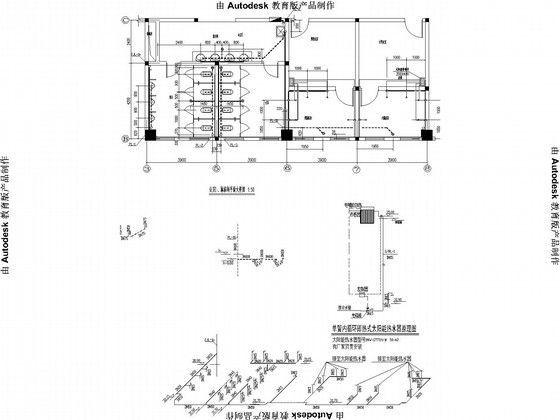

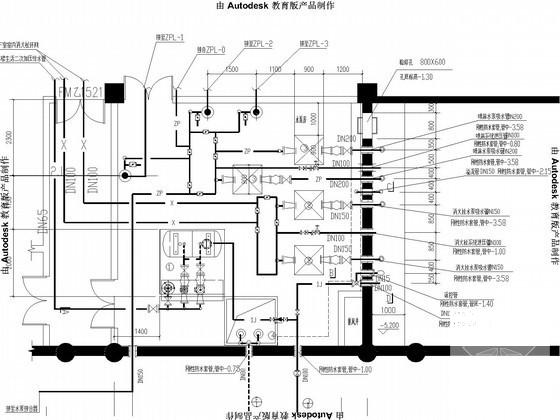

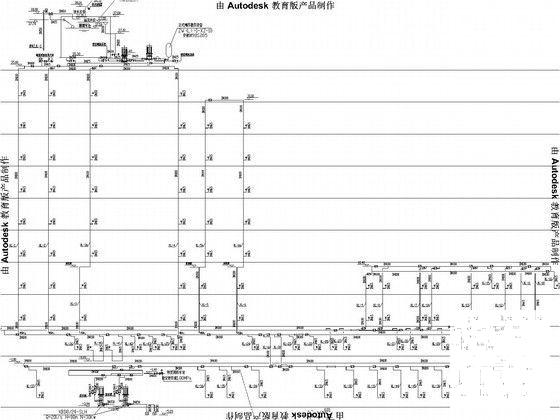

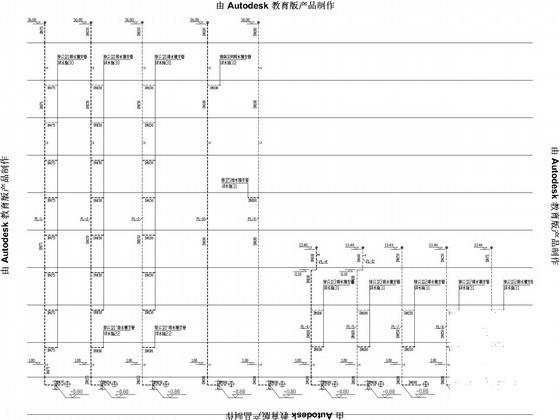

该项目设有生活给水系统、生活热水系统、潜污泵排水系统、消火栓给水系统、自动喷水灭火系统、移动式灭火器、气体灭火系统.，建筑雨水系统，空调冷凝水系统。
，共32张。
