15层办公楼给排水消防CAD施工图纸（冷凝水系统气体灭火系统）
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：24880.78平方米
- 建筑地上层数：15层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：33张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 气体灭火系统
- 供水方式：分区供水
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 大样节点：卫生间
- 项目所在地：江苏
附件详情
- 给排水设计及施工说明
- 给排水总平面
- 给水系统图
- 排水系统图
- 喷淋平面图

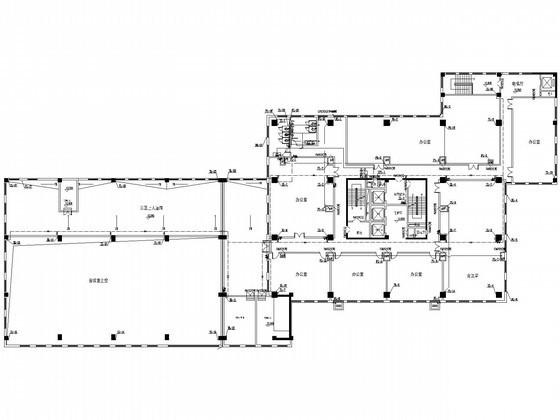

- 消火栓及给排水平面图
- 卫生间给排水平面大样布置图
- 消防水泵平面布置大样图
- 生活给水系统展开图
- 无水排水系统展开图
- 雨水排水系统展开图
- 冷凝水排水系统展开图
- 自动喷水灭火系统展开图
- 消火栓消防给水系统展开图
附件详情
该项目为高层办公楼，地下一层，地上15层，地上建筑面积20518.65平方米，地下建筑面积4362.13平方米，总建筑面积24880.78平方米，建筑高度49.8米。
设计范围：该项目给排水专业设计范围为建筑红线内室内给排水设计，室内消火栓给水系统设计，自动喷水灭火系统设计，地下室给排水工程设计，建筑灭火器配置设计，室外给排水及
消防系统
设计。
，共33张。

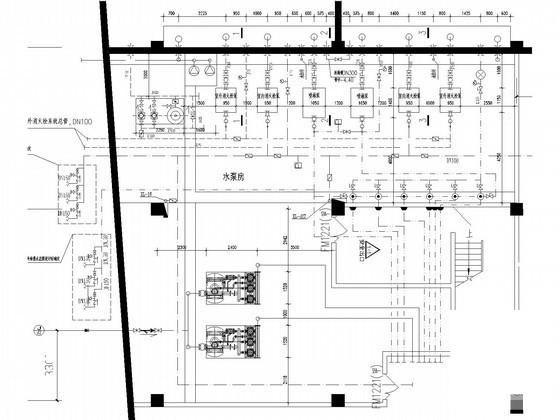

泵房大样图

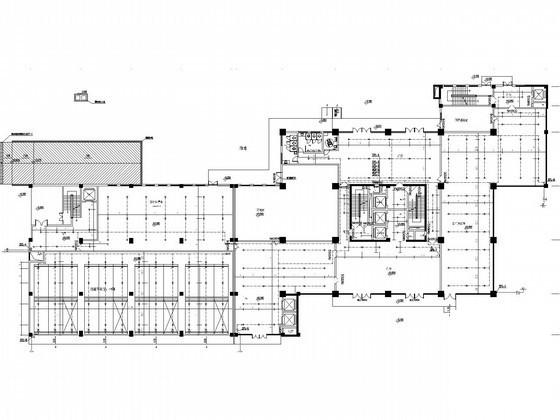

喷淋平面图

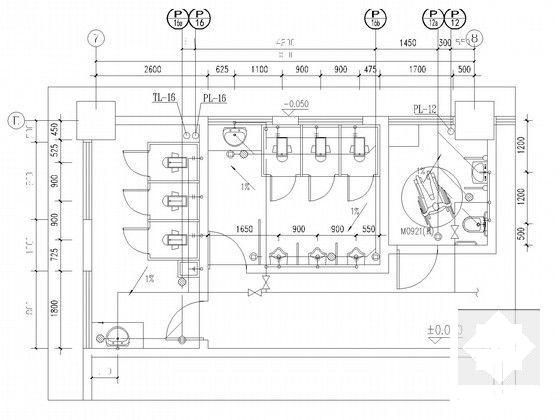

卫生间大样图

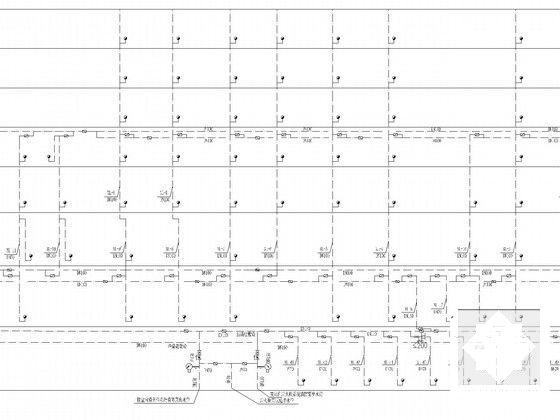

消火栓给水系统展开图
生活给水系统展开图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：9.57 MB
- 收藏次数：0
-
文件名称：
附件-995859978859750609077.rar
