5层中学办公楼给排水消防CAD施工图纸(气体灭火系统冷凝水系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:5181.59平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:河南

附件详情

  • 给排水设计说明
  • 废水系统原理图

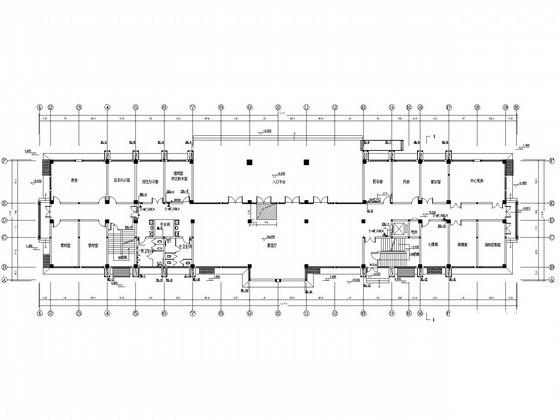

  • 给排水及消防平面图
  • 给水系统原理图
  • 污水系统原理图
  • 冷凝水系统原理图
  • 消火栓系统原理图
  • 卫生间给排水平面图放大图
  • 及系统轴测图
  • 消防泵房消防水池平面图放大图及剖面图

附件详情

设计范围:红线以内的室内给排水管道系统,该项目设有包括室内生活给水系统,消火栓给水系统,气体灭火系统。移动灭火器。
,共14张。

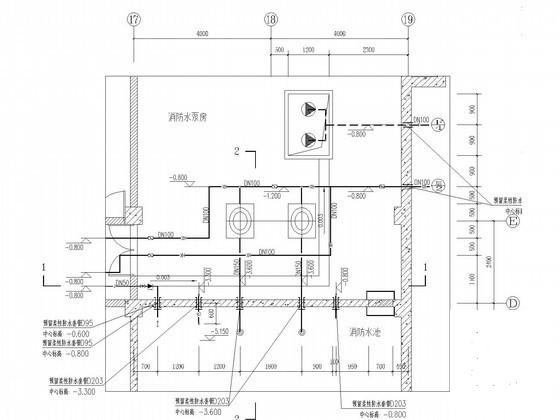

水泵房平面图放大图

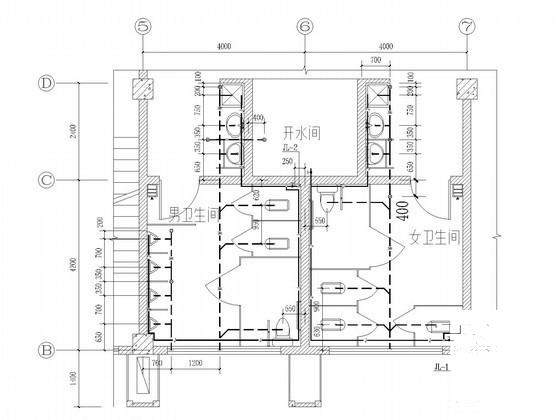

卫生间平面放大图

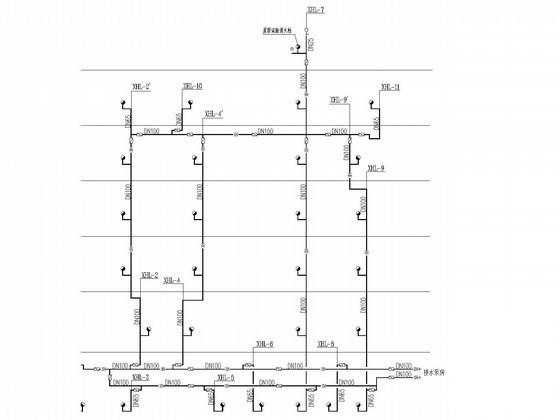

消火栓系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层中学办公楼给排水消防CAD施工图纸(气体灭火系统冷凝水系统) - 1
    第 1 张图
  • 5层中学办公楼给排水消防CAD施工图纸(气体灭火系统冷凝水系统) - 2
    第 2 张图
  • 5层中学办公楼给排水消防CAD施工图纸(气体灭火系统冷凝水系统) - 3
    第 3 张图
  • 5层中学办公楼给排水消防CAD施工图纸(气体灭火系统冷凝水系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
