11层办公楼给排水CAD施工图纸(气体灭火太阳能热水系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:29486平方米
  • 建筑地上层数:11层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 地下室用途:人防,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
  • 供水设备:水泵站
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):5,25
  • 特殊系统:太阳能热水系统,气体消防
  • 大样节点:水箱,气体灭火,卫生间,集水坑
  • 热水供应方式:集中热水供应
  • 项目所在地:湖北

附件详情

  • 资料目录
  • 设计总说明
  • 给水系统原理图
  • 排水系统原理图一
  • 负二层消火栓系统原理图
  • 负一层至屋顶层消火栓系统原理图
  • 喷淋系统原理图
  • 负二层消火栓及给排水管道平面图
  • 负一层消火栓及给排水管道平面图
  • 地面层消火栓及给排水管道平面图
  • 一至十一层消火栓及给排水管道平面图
  • 屋顶层消火栓及给排水管道平面图
  • 太阳能热水系统运行原理图
  • 一至十一层喷淋管道平面图
  • 生活及消防水泵房 平面布置图
  • 集水井排水系统原理图
  • 配电间气体灭火图
  • 发电机房配电间气体灭火图
  • 卫生间大样图

附件详情

项目概要:本项目位湖北,规划总占地面积13998.33平方米,建筑占地面积2472.96平方米。总建筑面积29486.74m2,其中地上建筑面积18497.70平方米,地下室建筑面积10989.04平方米。本建筑设有二层地下室,三层裙房和八层塔楼。该建筑属一类高层建筑,建筑耐火等级为一级。建筑高度49.20米。本套图设计内容该工程室内给排水及消防工程。
设计范围:给水系统 热水系统 排水系统 消火栓系统 自动喷淋系统 气体灭火系统
,共计46张图纸

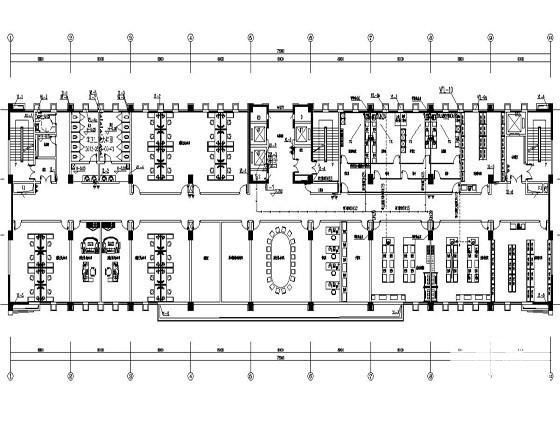

四层给排水管道平面图

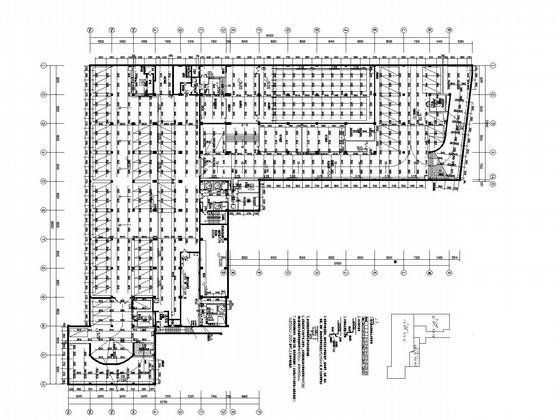

九层喷淋平面图

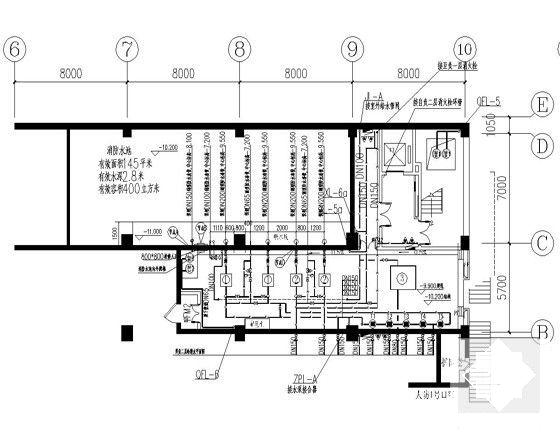

水泵房管道布置平面图

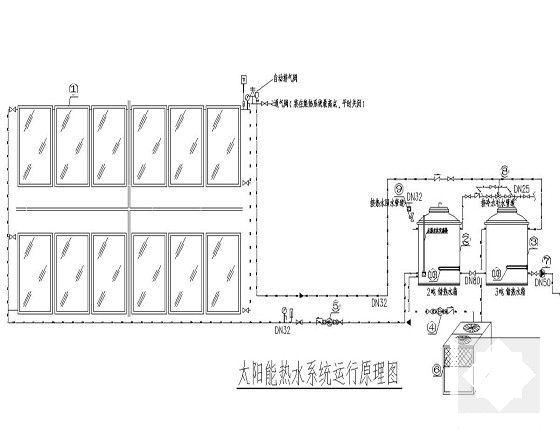

太阳能系统原理图

水箱系统图

负一层至屋顶层消火栓系统原理图

排水系统原理图

排水系统原理图

给水系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 11层办公楼给排水CAD施工图纸(气体灭火太阳能热水系统) - 1
    第 1 张图
  • 11层办公楼给排水CAD施工图纸(气体灭火太阳能热水系统) - 2
    第 2 张图
  • 11层办公楼给排水CAD施工图纸(气体灭火太阳能热水系统) - 3
    第 3 张图
  • 11层办公楼给排水CAD施工图纸(气体灭火太阳能热水系统) - 4
    第 4 张图
  • 11层办公楼给排水CAD施工图纸(气体灭火太阳能热水系统) - 5
    第 5 张图
  • 11层办公楼给排水CAD施工图纸(气体灭火太阳能热水系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
