8层图纸书办公楼给排水CAD施工图纸（气体灭火）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：14790平方米
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,气体灭火系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
特殊系统：气体消防
大样节点：水箱,水泵,泵房,集水坑,阀门管件
项目所在地：江苏

附件详情

目录
主要设备及材料表
给排水总平面图
给排水设计施工说明
一层平面图
二层平面图
三层平面图
四层平面图
五层平面图
六~七层平面图
八层平面图
机房屋面层平面图
车库平面图
一层喷淋平面图
二层喷淋平面图
三层喷淋平面图
四层喷淋平面图
五层喷淋平面图
六~七层喷淋平面图
八层喷淋平面图
喷淋系统展开图
消火栓系统展开图
生活给水系统展开图
排水系统展开图
雨水系统展开图
水泵房详图

附件详情

该项目位于江苏，为八层图书办公楼，地上8层，建筑类别为二类高层民用建筑，建筑高度36.9米。该项目给排水设计标高与建筑图一致，±0.00相当于绝对标高3.90,标高以米计，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。总建筑面积:14790平方米。
设计范围：生活给水系统、生活排水系统、雨水系统、消火栓系统、自动喷淋系统、七氟丙烷气体灭火系统。
，共21张图。

二层喷淋平面图

八层喷淋平面图

消防系统图

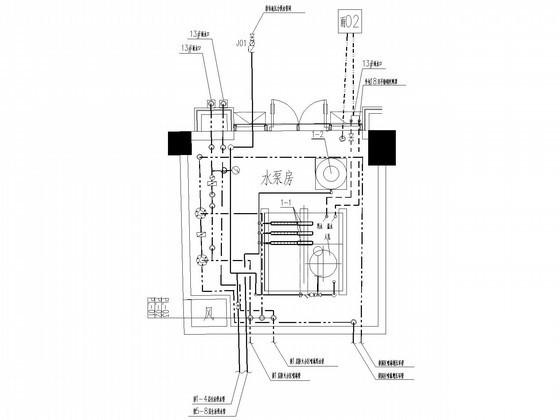

水泵房平面图
