多层商业办公楼给排水消防CAD施工图纸（七氟丙烷气体灭火湿式自动喷水灭火）
- 附件设计说明：有
- 建筑类别：办公,商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：42427.6平方米
- 建筑地上层数：9层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：32张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 大样节点：泵房,气体灭火,卫生间
- 项目所在地：广东
附件详情
- 给排水设计施工总说明

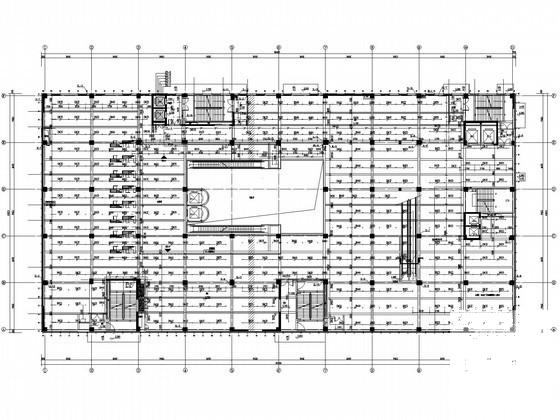

- 喷淋平面图
- 给排水消防平面图
- 潜水泵及排水系统原理图
- 给排水管道原理图
- 消火栓及喷淋管道原理图
- 卫生间给排水大样图
- 电设备房气体灭火大样图
- 消防水泵房剖面系统图
- 消防和生活水泵房平面图
附件详情
总建筑面积42427.6平方米，地上9层，有商业和办公，地下2层，有设备房和汽车库。设有生活给水系统、生活排水系统、雨水排水系统、消火栓给水系统、湿式自动喷水灭火系统。
，共32张。

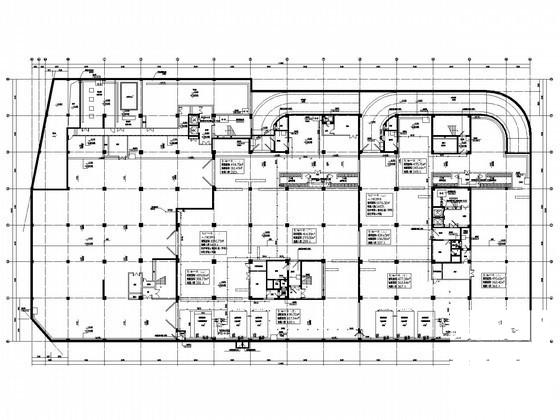

给排水及消防平面图

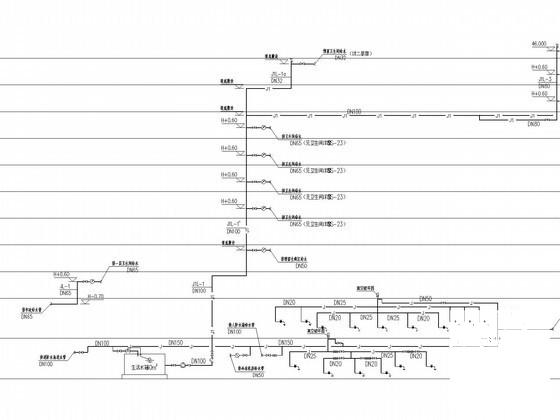

给水管道原理图

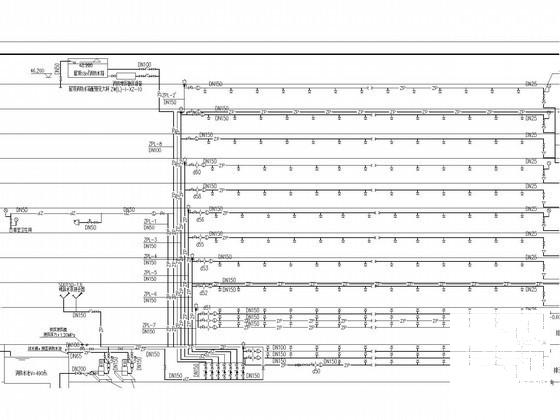

喷淋管道系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
