4层档案馆给排水消防CAD施工图纸（七氟丙烷气体灭火）
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,气体灭火系统
- 消火栓用水量室内(L/S)：10
- 特殊系统：气体消防
- 项目所在地：浙江
附件详情
- 室外给排水管线总平面图
- 设计说明、资料目录、消防雨水系统原理图
- 七氟丙烷气体灭火系统设计与施工说明
- 气体灭火系统启动原理图

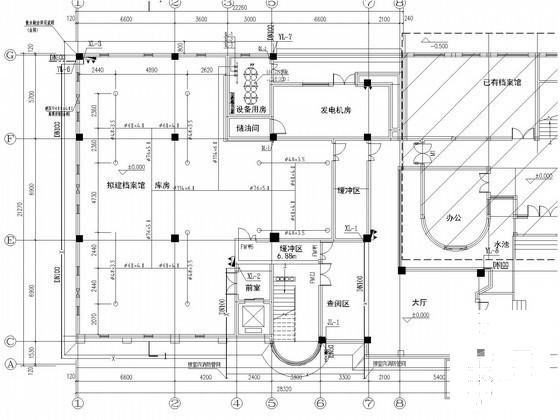

- 给排水平面图
附件详情
该项目为四层档案馆。
，共7张。

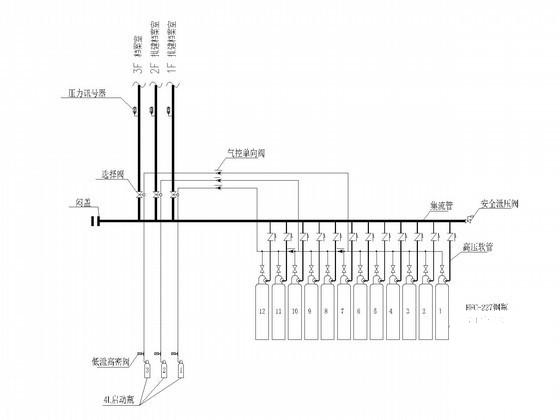

气体灭火系统启动系统

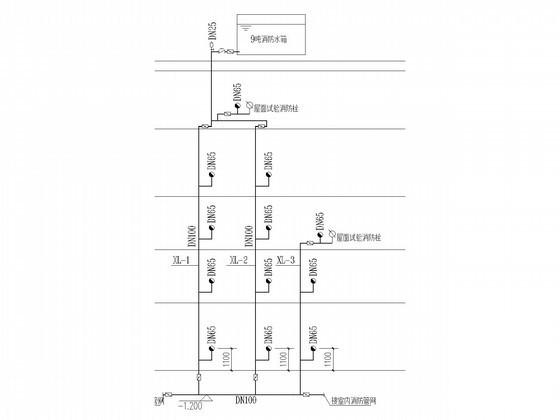

消防系统 原理图

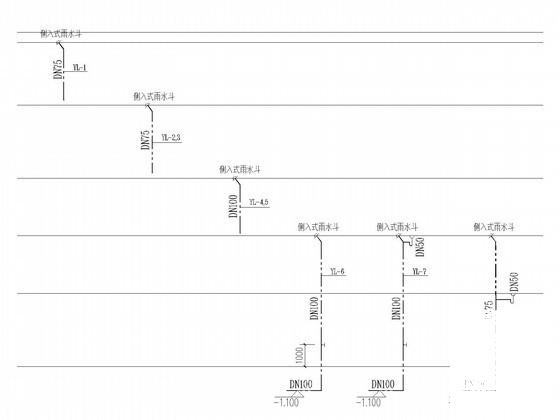

雨水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.03 MB
- 收藏次数：0
-
文件名称：
附件-995859895898668800877.rar
